Motorstarter met thermische beveiliging voor één motoruitgang en één ingang, geschikt voor 0,76 tot 38 A. Voorzien van 20,4-28,8 V DC-voeding, IP20-bescherming en draagrailmontage.

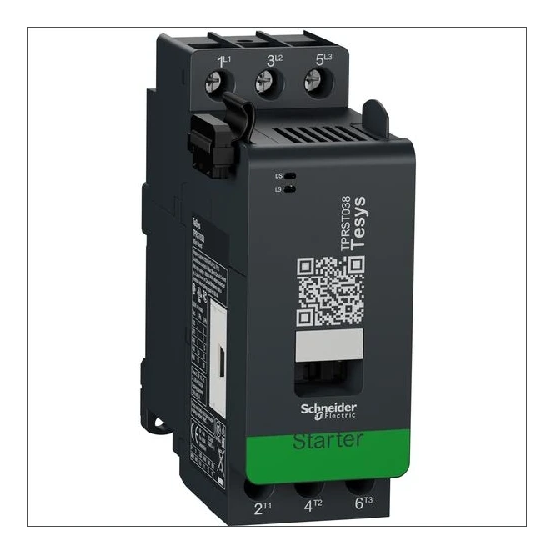

De Schneider Electric TeSys Island motorstarter TPRST038 is een systeemcomponent met thermische motorbeveiliging, ontworpen voor één motoruitgang en één ingang, met een nominale motorstroom van 0,76 tot 38 A.
Belangrijkste kenmerken
De Schneider Electric TPRST038 motorstarter uit de TeSys Island serie is uitgevoerd voor één motoruitgang en één ingang. De nominale motorstroom (meetstroom) ligt tussen 0,76 en 38 A. De starter werkt met een DC-voedingsspanning van 20,4 tot 28,8 V en heeft een AC-ingangs- en uitgangsspanning met een toegestane spanning van 0 tot 690 V.
Deze motorstarter is voorzien van geïntegreerde thermische motorbeveiliging en is uitgevoerd als systeemcomponent. De elektrische aansluiting gebeurt via een steekaansluiting, terwijl de motoruitgang is voorzien van een schroefaansluiting. Draagrailmontage is mogelijk, en een veldbusaansluiting via een separate buskoppelaar wordt ondersteund, inclusief ondersteuning voor overige bussystemen.
Met een beschermingsgraad van IP20 en afmetingen van 45 mm breedte, 121 mm hoogte en 115 mm diepte is de TPRST038 geschikt voor toepassing binnen de specificaties van het TeSys Island concept, zonder frontinbouw, wand- of rackmontage. De uitvoering bevat geen optische interface, remuitgang, kortsluitbeveiliging op de uitgangen of digitale uitgangen.
Kenmerken op een rij
Nominale motorstroom (meetstroom): 0,76 - 38 A
Voedingsspanning DC: 20,4 - 28,8 V
Met thermische motorbeveiliging
1 ingang en 1 motoruitgang
Draagrailmontage mogelijk, beschermingsgraad IP20
Specificaties
Meer informatie
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
2
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
0
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal HW-interfaces Wireless
0
Aantal ingangen
1
Aantal motoruitgangen
1
Beschermingsgraad (IP)
IP20
Bijbehorend bedrijfsmiddel (Ex ia)
Nee
Bijbehorend bedrijfsmiddel (Ex ib)
Nee
Breedte
45 mm
Diepte
115 mm
Draagrailmontage mogelijk
Ja
Explosieveiligheidscategorie voor gas
Geen
Explosieveiligheidscategorie voor stof
Geen
Frontinbouw mogelijk
Nee
Gecertificeerd voor UL risico locatie divisie 2
Nee
Gecertificeerd voor UL risico locatie divisie I
Nee
Gecertificeerd voor UL risico locatie groep A (Acetyleen)
Nee
Gecertificeerd voor UL risico locatie groep B (waterstof)
Nee
Gecertificeerd voor UL risico locatie groep C (ethyleen)
Nee
Gecertificeerd voor UL risico locatie groep D (propaan)
Nee
Gecertificeerd voor UL risico locatie groep E (metaalstof)
Nee
Gecertificeerd voor UL risico locatie groep F (koolstofhdnd)
Nee
Gecertificeerd voor UL risico locatie groep G (niet geleid.)
Nee
Gecertificeerd voor UL risico locatie klasse I
Nee
Gecertificeerd voor UL risico locatie klasse II
Nee
Gecertificeerd voor UL risico locatie klasse III
Nee
Geschikt voor veiligheidsfunctie
Nee
Hoogte
121 mm
IO-Link Master
Nee
Kortsluitsbeveiliging, uitgangen beschikbaar
Nee
Met optische interface
Nee
Met remuitgang
Nee
Met thermische motorbeveiliging
Ja
Nominale motorstroom (meetstroom)
0.76-38 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
Nee
Ondersteunt protocol voor CAN
Nee
Ondersteunt protocol voor Data-Highway
Nee
Ondersteunt protocol voor DeviceNet Safety
Nee
Ondersteunt protocol voor DeviceNet
Nee
Ondersteunt protocol voor EIB/KNX
Nee
Ondersteunt protocol voor EtherCAT
Nee
Ondersteunt protocol voor EtherNet/IP
Nee
Ondersteunt protocol voor Foundation Fieldbus
Nee
Ondersteunt protocol voor INTERBUS
Nee
Ondersteunt protocol voor INTERBUS-Safety
Nee
Ondersteunt protocol voor LON
Nee
Ondersteunt protocol voor MODBUS
Nee
Ondersteunt protocol voor overige bussystemen
Ja
Ondersteunt protocol voor PROFIBUS
Nee
Ondersteunt protocol voor PROFINET CBA
Nee
Ondersteunt protocol voor PROFINET IO
Nee
Ondersteunt protocol voor PROFIsafe
Nee
Ondersteunt protocol voor SafetyBUS p
Nee
Ondersteunt protocol voor SERCOS
Nee
Ondersteunt protocol voor SUCONET
Nee
Parametrisering motorstroom beschikbaar
Nee
Performance level volgens EN ISO 13849-1
Geen
Rackmontage mogelijk
Nee
Radio standaard GPRS
Nee
Radio standaard GSM
Nee
Radio standaard UMTS
Nee
Radiostandaard Bluetooth
Nee
Radiostandaard WLAN 802.11
Nee
SIL conform IEC 61508
Geen
Spanningstype voedingsspanning
DC
Systeemcomponenten
Ja
Toegestane spanning aan ingang
0-690 V
Toegestane spanning aan uitgang
0-690 V
Type digitale uitgang
Geen
Type ingangsspanning
AC
Type uitgangsspanning
AC
Uitvoering elektrische aansluiting bij motoruitgang
Schroefaansluiting
Uitvoering elektrische aansluiting
Steekaansluiting
Vaak gebruikte artikelnummers
10358112 | 2850412990 | 4600907
Veldbusaansluiting via separate buskoppelaar mogelijk
