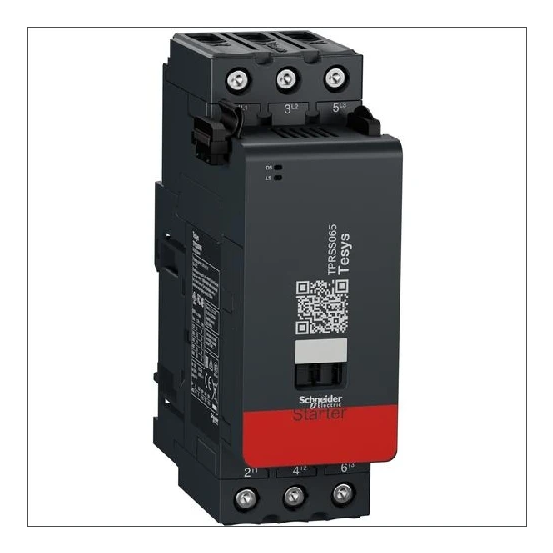

De Schneider Electric TeSys Island SIL motorstarter TPRSS065 is een vermogensmodule met motorschakelaar voor veldbusdecentrale periferie, ontworpen binnen de TeSys Island serie.
Belangrijkste kenmerken
Deze Schneider Electric TPRSS065 SIL motorstarter uit de TeSys Island serie is geschikt als systeemcomponent binnen veldbusdecentrale periferie. Het apparaat biedt één ingang en één motoruitgang en is uitgevoerd als direct online starter met een nominale motorstroom (meetstroom) van 3,35 tot 65 A.
De motorstarter is voorzien van thermische motorbeveiliging en is geschikt voor veiligheidsfuncties, met een performance level volgens EN ISO 13849-1 van Level d en een SIL-classificatie volgens IEC 61508 van SIL 2. De toegestane spanning aan ingang en uitgang ligt tussen 0 en 690 V bij een AC ingangsspanning en AC uitgangsspanning. De voedingsspanning gebeurt via DC in het bereik van 20,4 tot 28,8 V.
Voor de elektrische aansluiting is de TPRSS065 uitgevoerd met steekaansluiting, terwijl de motoruitgang via schroefaansluiting wordt aangesloten. Het apparaat is geschikt voor draagrailmontage, heeft een beschermingsgraad van IP20 en ondersteunt veldbusaansluiting via een separate buskoppelaar en overige bussystemen. De afmetingen bedragen 55 mm breedte, 167 mm hoogte en 125 mm diepte.
Kenmerken op een rij
Nominale motorstroom (meetstroom): 3,35 – 65 A
Geschikt voor veiligheidsfunctie, Performance Level EN ISO 13849-1: Level d, SIL conform IEC 61508: 2
Voedingsspanning bij DC: 20,4 – 28,8 V
Toegestane spanning aan ingang en uitgang: 0 – 690 V AC
Draagrailmontage mogelijk, beschermingsgraad IP20, afmetingen 55 × 167 × 125 mm (b × h × d)
Specificaties
Meer informatie
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
2
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
0
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal HW-interfaces Wireless
0
Aantal ingangen
1
Aantal motoruitgangen
1
Beschermingsgraad (IP)
IP20
Bijbehorend bedrijfsmiddel (Ex ia)
Nee
Bijbehorend bedrijfsmiddel (Ex ib)
Nee
Breedte
55 mm
Diepte
125 mm
Draagrailmontage mogelijk
Ja
Explosieveiligheidscategorie voor gas
Geen
Explosieveiligheidscategorie voor stof
Geen
Frontinbouw mogelijk
Nee
Gecertificeerd voor UL risico locatie divisie 2
Nee
Gecertificeerd voor UL risico locatie divisie I
Nee
Gecertificeerd voor UL risico locatie groep A (Acetyleen)
Nee
Gecertificeerd voor UL risico locatie groep B (waterstof)
Nee
Gecertificeerd voor UL risico locatie groep C (ethyleen)
Nee
Gecertificeerd voor UL risico locatie groep D (propaan)
Nee
Gecertificeerd voor UL risico locatie groep E (metaalstof)
Nee
Gecertificeerd voor UL risico locatie groep F (koolstofhdnd)
Nee
Gecertificeerd voor UL risico locatie groep G (niet geleid.)
Nee
Gecertificeerd voor UL risico locatie klasse I
Nee
Gecertificeerd voor UL risico locatie klasse II
Nee
Gecertificeerd voor UL risico locatie klasse III
Nee
Geschikt voor veiligheidsfunctie
Ja
Hoogte
167 mm
IO-Link Master
Nee
Kortsluitsbeveiliging, uitgangen beschikbaar
Nee
Met optische interface
Nee
Met remuitgang
Nee
Met thermische motorbeveiliging
Ja
Nominale motorstroom (meetstroom)
3.35-65 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
Nee
Ondersteunt protocol voor CAN
Nee
Ondersteunt protocol voor Data-Highway
Nee
Ondersteunt protocol voor DeviceNet Safety
Nee
Ondersteunt protocol voor DeviceNet
Nee
Ondersteunt protocol voor EIB/KNX
Nee
Ondersteunt protocol voor EtherCAT
Nee
Ondersteunt protocol voor EtherNet/IP
Nee
Ondersteunt protocol voor Foundation Fieldbus
Nee
Ondersteunt protocol voor INTERBUS
Nee
Ondersteunt protocol voor INTERBUS-Safety
Nee
Ondersteunt protocol voor LON
Nee
Ondersteunt protocol voor MODBUS
Nee
Ondersteunt protocol voor overige bussystemen
Ja
Ondersteunt protocol voor PROFIBUS
Nee
Ondersteunt protocol voor PROFINET CBA
Nee
Ondersteunt protocol voor PROFINET IO
Nee
Ondersteunt protocol voor PROFIsafe
Nee
Ondersteunt protocol voor SafetyBUS p
Nee
Ondersteunt protocol voor SERCOS
Nee
Ondersteunt protocol voor SUCONET
Nee
Parametrisering motorstroom beschikbaar
Nee
Performance level volgens EN ISO 13849-1
Level d
Rackmontage mogelijk
Nee
Radio standaard GPRS
Nee
Radio standaard GSM
Nee
Radio standaard UMTS
Nee
Radiostandaard Bluetooth
Nee
Radiostandaard WLAN 802.11
Nee
SIL conform IEC 61508
2
Spanningstype voedingsspanning
DC
Systeemcomponenten
Ja
Toegestane spanning aan ingang
0-690 V
Toegestane spanning aan uitgang
0-690 V
Type digitale uitgang
Geen
Type ingangsspanning
AC
Type uitgangsspanning
AC
Uitvoering elektrische aansluiting bij motoruitgang
Schroefaansluiting
Uitvoering elektrische aansluiting
Steekaansluiting
Vaak gebruikte artikelnummers
10358118 | 2850412986 | 4600879
Veldbusaansluiting via separate buskoppelaar mogelijk
