Motorstarter voor TeSys Island met een stroombereik van 4-80A en 0-690V. Voorzien van thermische beveiliging, SIL 2 en PL d certificering, IP20-bescherming en draagrailmontage.

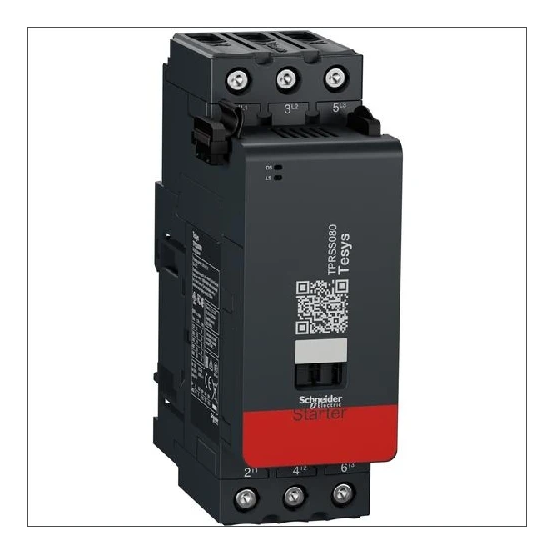

De Schneider Electric TeSys Island SIL motorstarter TPRSS080 is een veldbus decentrale vermogensmodule met motorschakelaar, ontworpen als systeemcomponent binnen het TeSys Island platform.
Belangrijkste kenmerken
Deze Schneider Electric TPRSS080 SIL motorstarter uit de TeSys Island serie is geschikt voor een nominale motorstroom (meetstroom) van 4 tot 80 A en werkt met een uitgangsspanning type AC. De module beschikt over één ingang en één motoruitgang, waarbij de motoruitgang is uitgevoerd met een schroefaansluiting. De algemene elektrische aansluiting is uitgevoerd als steekaansluiting.
De motorstarter is geschikt voor veiligheidsfuncties en haalt een performance level volgens EN ISO 13849-1 van Level d. Daarnaast is het apparaat gecertificeerd volgens SIL 2 conform IEC 61508. De eenheid is voorzien van thermische motorbeveiliging en heeft een beschermingsgraad van IP20.
De TPRSS080 is een systeemcomponent voor TeSys Island met draagrailmontage en ondersteunt veldbusaansluiting via een separate buskoppelaar. De voedingsspanning is DC met een bereik van 20,4 tot 28,8 V, terwijl de toegestane spanning aan ingang en uitgang 0 tot 690 V bedraagt. De compacte afmetingen bedragen 55 mm breedte, 167 mm hoogte en 125 mm diepte.
Kenmerken op een rij
Nominale motorstroom (meetstroom): 4 - 80 A
Geschikt voor veiligheidsfunctie, Performance Level EN ISO 13849-1: Level d en SIL 2 conform IEC 61508
Met thermische motorbeveiliging en beschermingsgraad IP20
Voedingsspanning DC 20,4 - 28,8 V, toegestane spanning ingang/uitgang 0 - 690 V
1 ingang en 1 motoruitgang, steekaansluiting en schroefaansluiting bij motoruitgang, geschikt voor draagrailmontage
Specificaties
Meer informatie
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
2
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
0
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal HW-interfaces Wireless
0
Aantal ingangen
1
Aantal motoruitgangen
1
Beschermingsgraad (IP)
IP20
Bijbehorend bedrijfsmiddel (Ex ia)
Nee
Bijbehorend bedrijfsmiddel (Ex ib)
Nee
Breedte
55 mm
Diepte
125 mm
Draagrailmontage mogelijk
Ja
Explosieveiligheidscategorie voor gas
Geen
Explosieveiligheidscategorie voor stof
Geen
Frontinbouw mogelijk
Nee
Gecertificeerd voor UL risico locatie divisie 2
Nee
Gecertificeerd voor UL risico locatie divisie I
Nee
Gecertificeerd voor UL risico locatie groep A (Acetyleen)
Nee
Gecertificeerd voor UL risico locatie groep B (waterstof)
Nee
Gecertificeerd voor UL risico locatie groep C (ethyleen)
Nee
Gecertificeerd voor UL risico locatie groep D (propaan)
Nee
Gecertificeerd voor UL risico locatie groep E (metaalstof)
Nee
Gecertificeerd voor UL risico locatie groep F (koolstofhdnd)
Nee
Gecertificeerd voor UL risico locatie groep G (niet geleid.)
Nee
Gecertificeerd voor UL risico locatie klasse I
Nee
Gecertificeerd voor UL risico locatie klasse II
Nee
Gecertificeerd voor UL risico locatie klasse III
Nee
Geschikt voor veiligheidsfunctie
Ja
Hoogte
167 mm
IO-Link Master
Nee
Kortsluitsbeveiliging, uitgangen beschikbaar
Nee
Met optische interface
Nee
Met remuitgang
Nee
Met thermische motorbeveiliging
Ja
Nominale motorstroom (meetstroom)
4-80 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
Nee
Ondersteunt protocol voor CAN
Nee
Ondersteunt protocol voor Data-Highway
Nee
Ondersteunt protocol voor DeviceNet Safety
Nee
Ondersteunt protocol voor DeviceNet
Nee
Ondersteunt protocol voor EIB/KNX
Nee
Ondersteunt protocol voor EtherCAT
Nee
Ondersteunt protocol voor EtherNet/IP
Nee
Ondersteunt protocol voor Foundation Fieldbus
Nee
Ondersteunt protocol voor INTERBUS
Nee
Ondersteunt protocol voor INTERBUS-Safety
Nee
Ondersteunt protocol voor LON
Nee
Ondersteunt protocol voor MODBUS
Nee
Ondersteunt protocol voor overige bussystemen
Ja
Ondersteunt protocol voor PROFIBUS
Nee
Ondersteunt protocol voor PROFINET CBA
Nee
Ondersteunt protocol voor PROFINET IO
Nee
Ondersteunt protocol voor PROFIsafe
Nee
Ondersteunt protocol voor SafetyBUS p
Nee
Ondersteunt protocol voor SERCOS
Nee
Ondersteunt protocol voor SUCONET
Nee
Parametrisering motorstroom beschikbaar
Nee
Performance level volgens EN ISO 13849-1
Level d
Rackmontage mogelijk
Nee
Radio standaard GPRS
Nee
Radio standaard GSM
Nee
Radio standaard UMTS
Nee
Radiostandaard Bluetooth
Nee
Radiostandaard WLAN 802.11
Nee
SIL conform IEC 61508
2
Spanningstype voedingsspanning
DC
Systeemcomponenten
Ja
Toegestane spanning aan ingang
0-690 V
Toegestane spanning aan uitgang
0-690 V
Type digitale uitgang
Geen
Type ingangsspanning
AC
Type uitgangsspanning
AC
Uitvoering elektrische aansluiting bij motoruitgang
Schroefaansluiting
Uitvoering elektrische aansluiting
Steekaansluiting
Vaak gebruikte artikelnummers
10358119 | 2850412987 | 4600886
Veldbusaansluiting via separate buskoppelaar mogelijk
