Lampstarter combinatie met 20A bedrijfsstroom, 4kW vermogen en 250-500V stuurspanning. Voorzien van instelbare overbelastingsbeveiliging, schroefaansluiting, IP20 en railmontage.

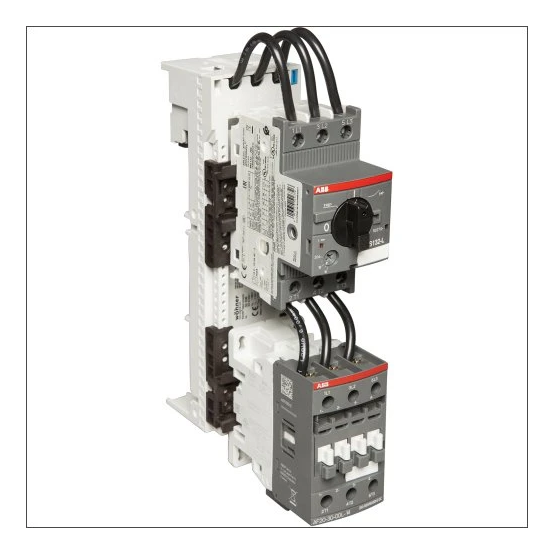

De ABB DWAF 20-30-LC20 250-500VAC/DC lampstarter combinatie is een ABB Horticulture motorstarter/motorstarter combi. met schroefaansluiting, instelbare overbelastingsbeveiliging en geschikt voor railmontage.
Belangrijkste kenmerken
Deze ABB Horticulture motorstarter/motorstarter combi., type DWAF 20-30-LC20 250-500VAC/DC, is uitgevoerd als lampstarter combinatie. Het toestel is voorzien van een schroefaansluiting voor het hoofdstroomcircuit en heeft een nominale bedrijfsstroom Ie van 20 A. De nominale stuurspanning ligt tussen 250 en 500 V bij AC 50/60 Hz en DC.
De motorstarter biedt een instelbereik voor de overbelastingsbeveiliging van 16 tot 20 A en beschikt over temperatuurgecompenseerde overbelastingsbeveiliging en kortsluitactivering. Het apparaat is geschikt voor railmontage en heeft een beschermingsgraad van IP20. De nominale vermogen bij AC-3, 400 V bedraagt 4 kW.
Met compacte afmetingen van 54 mm breedte, 220 mm hoogte en 150 mm diepte past deze motorstarter combinatie in toepassingen waar beperkte inbouwruimte beschikbaar is. De uitvoering is specifiek aangeduid voor Agri/tuinbouw en maakt deel uit van de ABB Horticulture serie.
Kenmerken op een rij
Motorstarter/motorstarter combi. ABB Horticulture, type DWAF 20-30-LC20 250-500VAC/DC lampstarter combinatie
Instelbereik overbelastingsbeveiliging 16 - 20 A met temperatuurgecompenseerde overbelastingsbeveiliging
Nominale bedrijfsstroom Ie 20 A en nominaal vermogen bij AC-3, 400 V van 4 kW
Nominale stuurspanning 250 - 500 V bij AC 50/60 Hz en DC (type stuurspanning AC/DC)
Schroefaansluiting hoofdstroomcircuit, geschikt voor railmontage, IP20, afmetingen 54 x 220 x 150 mm (b x h x d)
Specificaties
Meer informatie
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal commandoposities
0
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal signaallampen
0
Beschermingsgraad (IP)
IP20
Breedte
54 mm
Diepte
150 mm
Externe reset mogelijk
NO
Geschikt voor noodstop
NO
Geschikt voor railmontage
YES
Hoogte
220 mm
Instelbereik overbelastingsbeveiliging
16 - 20 A
Met kortsluitactivering
YES
Met transformator
NO
Met zekering
NO
Nom. bedrijfsstroom bij AC-3, 400 V
A
Nom. bedrijfsstroom Ie
20 A
Nom. stuurspanning bij AC 50 Hz
250 - 500 V
Nom. stuurspanning bij AC 60 Hz
250 - 500 V
Nom. stuurspanning bij DC
250 - 500 V
Nom. vermogen bij AC-3, 230 V, 3-fase
kW
Nom. vermogen bij AC-3, 400 V
kW
Nom. vermogen, 460 V, 60Hz, 3-fase
kW
Nom. vermogen, 575 V, 60Hz, 3-fase
kW
Ondersteunt protocol TCP/IP
NO
Ondersteunt protocol voor ASI
NO
Ondersteunt protocol voor AS-Interface Safety at Work
