Frequentieregelaar voor 380-480V 3-fasen netspanning met 1,5kW vermogen en 4A uitgangsstroom. Voorzien van IP20-behuizing, diverse in- en uitgangen, RS-485 en Modbus-ondersteuning.

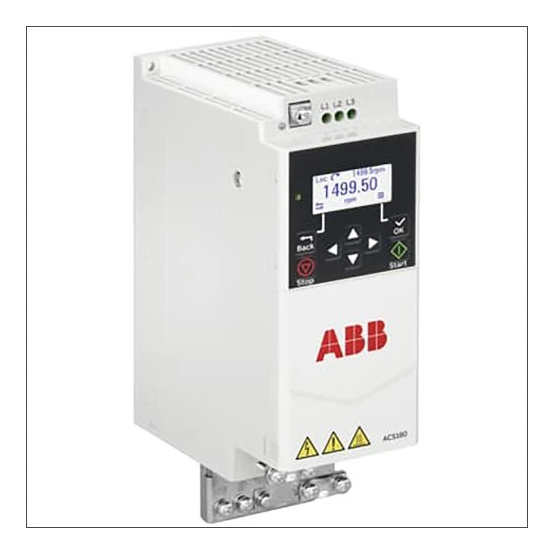

De ABB ACS180-04S-04A0-4 frequentieregelaar is een 3-fasen oplossing voor netspanningen van 380 - 480 V, met een maximaal afgegeven vermogen van 1,5 kW en een beschermingsgraad IP20.
Belangrijkste kenmerken
Deze ABB ACS180 frequentieregelaar is uitgevoerd voor een netspanning van 380 - 480 V bij 50/60 Hz en is geschikt voor 3-fasen ingang en 3-fasen uitgang. De maximale uitgangsspanning bedraagt 480 V, met een nominale uitgangsstroom I2N van 4 A en een maximaal afgegeven vermogen van 1,5 kW, zowel bij lineaire als bij kwadratische belasting. De regelaar is uitgevoerd als U-omvormer en is inzetbaar in een industriële omgeving.
De frequentieregelaar biedt 4 digitale ingangen, 2 digitale uitgangen, analoge in- en uitgangen en een RS-485 interface. Daarnaast ondersteunt het apparaat het MODBUS-protocol. Met het geïntegreerde bedieningselement en de aanwezige PC-aansluiting is bediening en aansluiting eenvoudig te realiseren.
Met een beschermingsgraad IP20 en compacte afmetingen van 220 x 143 x 70 mm (h x d x b) is de ACS180-04S-04A0-4 geschikt voor toepassing in industriële besturingsoplossingen. De maximale uitgangsfrequentie bedraagt 599 Hz en de regelaar heeft een relatieve symmetrische netspanningstolerantie van 10% en een netfrequentietolerantie van 5%.
Kenmerken op een rij
Netspanning 380 - 480 V, 3-fasen ingang en 3-fasen uitgang
Maximaal afgegeven vermogen 1,5 kW en nominale uitgangsstroom I2N 4 A
Beschermingsgraad IP20, afmetingen 220 x 143 x 70 mm (h x d x b)
4 digitale ingangen, 2 digitale uitgangen, analoge in- en uitgangen en RS-485 interface
Ondersteunt protocol voor MODBUS en voorzien van bedieningselement en PC-aansluiting
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
2
Aantal digitale ingangen
4
Aantal digitale uitgangen
2
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
1
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
70 mm
Diepte
143 mm
Geïntegreerde remchopper
Nee
Hoogte
220 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Nee
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
1.5 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
1.5 kW
Max. uitgangsfrequentie
599 Hz
Max. uitgangsspanning
480 V
Met bedieningselement
Ja
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
4 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
