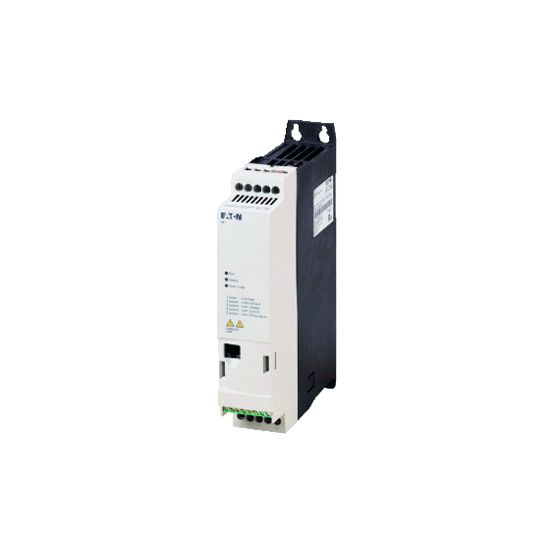

De Eaton DE1 frequentieregelaar type DE1-342D1FN-N20N is een speedstarter voor 3-fasen toepassingen tot 0,75 kW, met een netspanning van 380 - 480 V en een beschermingsgraad IP20.
Belangrijkste kenmerken
Deze Eaton DE1 frequentieregelaar is ontworpen voor 3-fasen ingang en 3-fasen uitgang, met een nominale uitgangsstroom I2N van 2,1 A en een maximaal afgegeven vermogen van 0,75 kW bij zowel lineaire als kwadratische belasting. De regelaar werkt op een netspanning van 380 - 480 V bij 50/60 Hz en levert een maximale uitgangsspanning van 500 V met een maximale uitgangsfrequentie van 300 Hz.
De DE1-342D1FN-N20N biedt diverse in- en uitgangen met 4 digitale ingangen en 1 analoge ingang, zonder digitale of analoge uitgangen. Voor communicatie ondersteunt de frequentieregelaar onder andere de protocollen MODBUS, EtherNet/IP en overige bussystemen, en beschikt hij over een RS-485 interface en PC-aansluiting, zonder optische of USB-interface.
Met een compacte bouwvorm van circa 230 x 169 x 45 mm (h x d x b) en beschermingsgraad IP20 is deze frequentieregelaar geschikt voor inzet in zowel industriële omgevingen als woon- en kantorenomgevingen. De uitvoering is een U-omvormer (speedstarter) zonder geïntegreerde remchopper en zonder bedieningselement.
Kenmerken op een rij
Vermogen tot 0,75 kW en nom. uitgangsstroom I2N 2,1 A
Netspanning 380 - 480 V, 3-fasen ingang en 3-fasen uitgang
Max. uitgangsfrequentie 300 Hz en max. uitgangsspanning 500 V
Beschermingsgraad IP20, inzet in industriële én woon-/kantorenomgeving toegestaan
Ondersteunt MODBUS, EtherNet/IP en overige bussystemen, met RS-485 interface en PC-aansluiting
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
0
Aantal digitale ingangen
4
Aantal digitale uitgangen
0
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
45 mm
Diepte
169 mm
Geïntegreerde remchopper
Nee
Hoogte
230 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Ja
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
0.75 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
0.75 kW
Max. uitgangsfrequentie
300 Hz
Max. uitgangsspanning
500 V
Met bedieningselement
Nee
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
2.1 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
