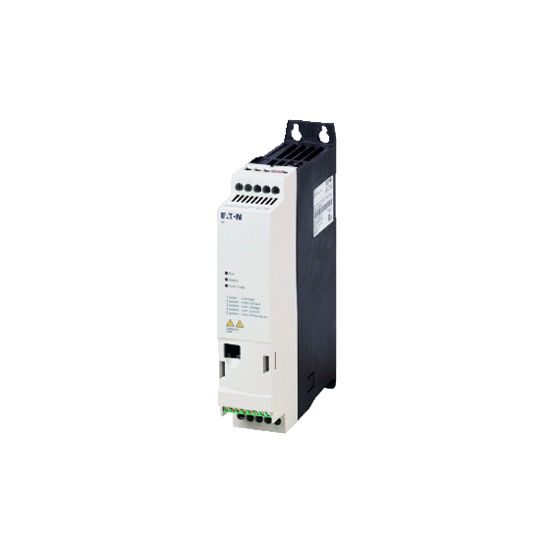

De Eaton DE1 frequentieregelaar (type DE1-124D3FN-N20N, fabrikantnummer 174330) is een speedstarter voor toepassingen tot 0,75 kW, met een netspanning van 200 - 240 V en een beschermingsgraad IP20.
Belangrijkste kenmerken
Deze Eaton DE1 frequentieregelaar is geschikt voor eenfasige netspanning van 200 - 240 V aan de ingang en levert een driefasige uitgang. De nominale uitgangsstroom bedraagt 4,3 A, met een maximaal afgegeven vermogen van 0,75 kW bij zowel lineaire als kwadratische belasting en een maximale uitgangsspanning van 250 V. De max. uitgangsfrequentie is 300 Hz, wat extra instelmogelijkheden biedt binnen het gespecificeerde bereik.
De frequentieregelaar is voorzien van 4 digitale ingangen en 1 analoge ingang, zonder analoge of digitale uitgangen. Communicatie is mogelijk via een RS-485 interface en de regelaar ondersteunt onder andere de protocollen MODBUS, EtherNet/IP en overige bussystemen. Daarnaast is er een PC-aansluiting aanwezig, terwijl een optische interface ontbreekt.
Met een beschermingsgraad IP20 en afmetingen van 230 x 169 x 45 mm (h x d x b) is deze DE1-variant inzetbaar in zowel industriële omgevingen als in woon- en kantorenomgevingen. De regelaar is uitgevoerd als U-omvormer (Speedstarter) en beschikt niet over een geïntegreerde remchopper en geen bedieningselement op het apparaat zelf.
Kenmerken op een rij
Netspanning: 200 - 240 V, netfrequentie 50/60 Hz
Ingang 1-fase, uitgang 3-fase, nom. uitgangsstroom I2N 4,3 A
