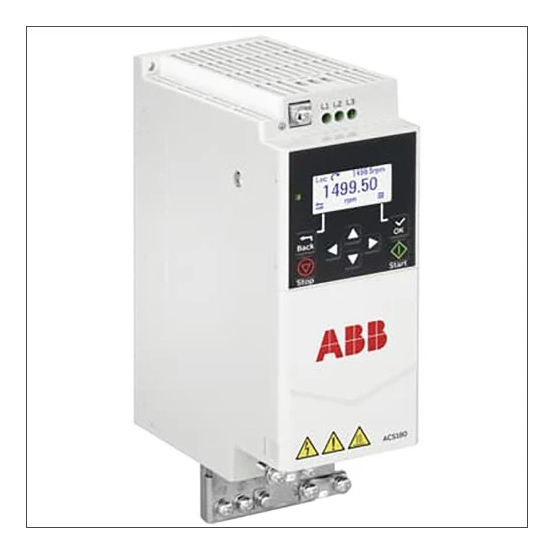

De ABB ACS180-04S-07A2-4 frequentieregelaar is een 3-fase oplossing voor motorvermogens tot 3 kW, geschikt voor een netspanning van 380 - 480 V en uitgevoerd met beschermingsgraad IP20.
Belangrijkste kenmerken
Deze ABB ACS180 frequentieregelaar is ontworpen voor 3-fase toepassingen met een netspanning van 380 - 480 V en een netfrequentie van 50/60 Hz. Het maximale afgegeven vermogen bedraagt 3 kW bij zowel lineaire als kwadratische belasting, met een nominale uitgangsstroom I2N van 7,2 A en een maximale uitgangsspanning van 480 V. De regelaar levert een maximale uitgangsfrequentie van 599 Hz en is uitgevoerd als U-omvormer.
Voor de aansturing en signalering beschikt de ACS180-04S-07A2-4 over 4 digitale ingangen, 2 digitale uitgangen, 1 analoge ingang en 2 analoge uitgangen (ETIM-varianten geven kleine verschillen aan, in alle gevallen meervoudige in- en uitgangen). Daarnaast is er 1 RS-485 interface en 1 overige hardware-interface aanwezig, terwijl ondersteuning voor het MODBUS-protocol is voorzien. De frequentieregelaar is uitgerust met een bedieningselement en een PC-aansluiting; een optische interface ontbreekt.
Met beschermingsgraad IP20 en toelating voor inzet in een industriële omgeving is deze ACS180-regelaar geschikt voor industriële toepassingen. De uitvoering is compact met een breedte van 70 mm, hoogte van 220 mm en diepte van 143 mm. Een geïntegreerde remchopper en 4-kwadrantenbedrijf zijn niet aanwezig.
Kenmerken op een rij
Max. afgegeven vermogen: 3 kW (lineaire en kwadratische belasting)
