3-fase U-omvormer met 1,1 kW vermogen voor 380–480 V en 3,3 A uitgangsstroom. Voorzien van IP20-bescherming, 4 digitale ingangen, 2 uitgangen, RS-485 en MODBUS-ondersteuning.

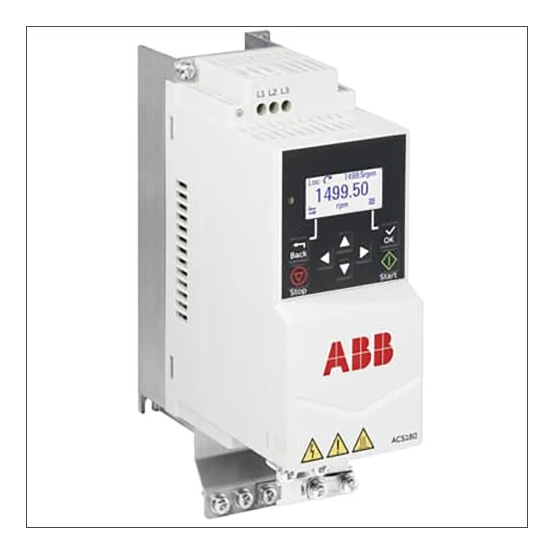

De ABB ACS180-04S-03A3-4 ACS180 1,1 kW frequentieregelaar is een 3-fase U-omvormer met IP20-bescherming, ontworpen voor toepassingen met een maximale afgegeven vermogen van 1,1 kW.
Belangrijkste kenmerken
Deze ABB ACS180 frequentieregelaar levert een maximaal afgegeven vermogen van 1,1 kW bij zowel lineaire als kwadratische belasting. De omvormer is geschikt voor een netspanning van 380–480 V bij een netfrequentie van 50/60 Hz en heeft een nominale uitgangsstroom I2N van 3,3 A. De maximale uitgangsspanning bedraagt 480 V met een maximale uitgangsfrequentie van 599 Hz.
De frequentieregelaar heeft een 3-fase ingang en 3-fase uitgang en is uitgevoerd als U-omvormer. Met een beschermingsgraad van IP20 en expliciet toegestane inzet in industriële omgevingen is het apparaat gericht op industrieel gebruik, niet op woon- en kantorenomgevingen.
Voor de besturing en koppeling biedt de ACS180-04S-03A3-4 4 digitale ingangen, 2 digitale uitgangen, analoge in- en uitgangen en een RS-485 interface. Daarnaast ondersteunt deze frequentieregelaar het MODBUS-protocol en is hij voorzien van een bedieningselement en een PC-aansluiting, terwijl een optische interface en geïntegreerde remchopper niet aanwezig zijn.
Kenmerken op een rij
Max. afgegeven vermogen: 1,1 kW (lineaire en kwadratische belasting)
Netspanning: 380–480 V, netfrequentie 50/60 Hz
3-fase ingang en 3-fase uitgang, type omvormer: U-omvormer
Beschermingsgraad IP20, inzet in industriële omgeving toegestaan
4 digitale ingangen, 2 digitale uitgangen, RS-485 interface en ondersteuning voor MODBUS
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
2
Aantal digitale ingangen
4
Aantal digitale uitgangen
2
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
1
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
70 mm
Diepte
143 mm
Geïntegreerde remchopper
Nee
Hoogte
209 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Nee
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
1.1 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
1.1 kW
Max. uitgangsfrequentie
599 Hz
Max. uitgangsspanning
480 V
Met bedieningselement
Ja
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
3.3 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
