3-fase frequentieregelaar voor 380-480V met 9,4A uitgangsstroom en 4kW vermogen. Voorzien van digitale in- en uitgangen, RS-485, Modbus en een IP20-behuizing van 70x220x143mm.

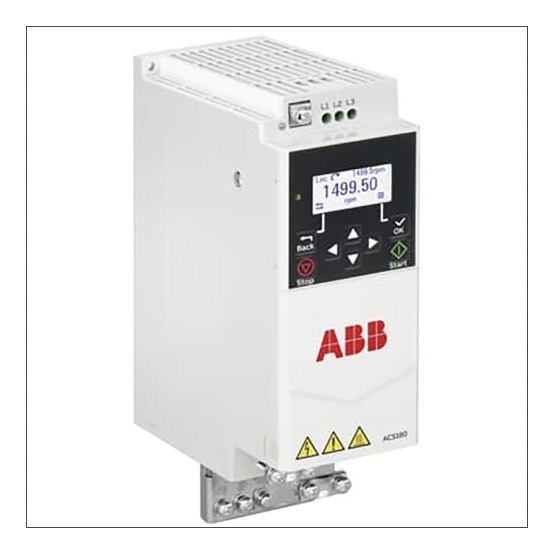

De ABB ACS180-04S-09A4-4 frequentieregelaar van de ACS180-serie is een 3-fase regelaar voor netspanningen van 380-480 V, met een nominale uitgangsstroom van 9,4 A en een maximaal afgegeven vermogen van 4 kW bij zowel lineaire als kwadratische belasting.
Belangrijkste kenmerken
Deze ABB ACS180 frequentieregelaar is uitgevoerd als U-omvormer en geschikt voor 3-fase ingang en 3-fase uitgang. De regelaar werkt op een netspanning van 380-480 V bij 50/60 Hz en levert een nominale uitgangsstroom I2N van 9,4 A. Het maximale afgegeven vermogen bedraagt 4 kW, zowel bij lineaire als bij kwadratische belasting, met een maximale uitgangsspanning van 480 V en een maximale uitgangsfrequentie van 599 Hz.
De frequentieregelaar is voorzien van een bedieningselement en een PC-aansluiting. Daarnaast zijn er meerdere in- en uitgangen beschikbaar, waaronder 4 digitale ingangen, 2 digitale uitgangen, analoge in- en uitgangen en een RS-485 interface. De regelaar ondersteunt het MODBUS-protocol en is toegelaten voor gebruik in industriële omgevingen.
Met een IP20-beschermingsgraad en compacte afmetingen van 70 mm breed, 220 mm hoog en 143 mm diep, is deze ACS180-04S-09A4-4 geschikt voor toepassingen binnen de productklasse frequentieregelaar = 1 kV, waar een betrouwbare sturing van motoren tot 4 kW vereist is.
Kenmerken op een rij
Netspanning 380-480 V, netfrequentie 50/60 Hz
Nominale uitgangsstroom I2N 9,4 A en maximaal afgegeven vermogen 4 kW
3-fase ingang en 3-fase uitgang, type omvormer: U-omvormer
4 digitale ingangen, 2 digitale uitgangen en RS-485 interface
Ondersteunt MODBUS-protocol en inzet in industriële omgeving toegestaan
Beschermingsgraad IP20, afmetingen 70 x 220 x 143 mm (b x h x d)
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
2
Aantal digitale ingangen
4
Aantal digitale uitgangen
2
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
1
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
70 mm
Diepte
143 mm
Geïntegreerde remchopper
Nee
Hoogte
220 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Nee
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
4 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
4 kW
Max. uitgangsfrequentie
599 Hz
Max. uitgangsspanning
480 V
Met bedieningselement
Ja
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
9.4 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
