3-fasen frequentieomvormer voor 380–480V met 7,5kW vermogen en 17A uitgangsstroom. Inclusief geïntegreerde remchopper, MODBUS-ondersteuning en een IP20-behuizing van 120x230x143mm.

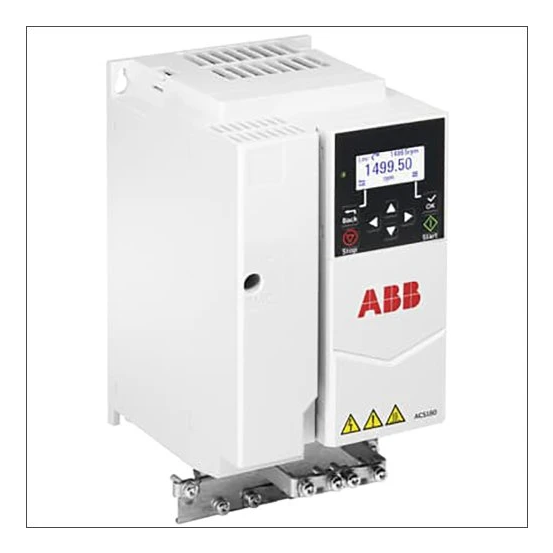

De ABB ACS180-04S-17A0-4 frequentieomvormer uit de ACS180-serie is een 3-fasen oplossing met een maximaal afgegeven vermogen van 7,5 kW en een nominale uitgangsstroom van 17 A, uitgevoerd in IP20.
Belangrijkste kenmerken
Deze ABB ACS180 frequentieomvormer is ontworpen voor een 3-fasen netspanning van 380–480 V bij 50/60 Hz en levert een maximale uitgangsspanning van 480 V. Met een maximaal afgegeven vermogen van 7,5 kW, zowel bij lineaire als kwadratische belasting, en een nominale uitgangsstroom I2N van 17 A is de omvormer geschikt als U-omvormer in uiteenlopende industriële toepassingen.
De unit beschikt over 4 digitale ingangen, 2 digitale uitgangen, 1 analoge ingang en 2 analoge uitgangen (of omgekeerd volgens alternatieve specificatie), aangevuld met één RS-485 interface en één overige hardware-interface. Daarnaast wordt het MODBUS-protocol ondersteund, wat communicatie met bijbehorende besturingssystemen mogelijk maakt. Een geïntegreerde remchopper en de aanwezigheid van een bedieningselement en PC-aansluiting bieden extra regel- en aansluitmogelijkheden.
Met een beschermingsgraad van IP20 en afmetingen van 120 mm breed, 230 mm hoog en 143 mm diep is deze frequentieomvormer inzetbaar in industriële omgevingen. De maximale uitgangsfrequentie bedraagt 599 Hz en de relatieve symmetrische netspanning- en netfrequentietoleranties zijn respectievelijk 10% en 5%.
Kenmerken op een rij
Max. afgegeven vermogen: 7,5 kW bij lineaire en kwadratische belasting
Nominale uitgangsstroom I2N: 17 A bij max. uitgangsspanning 480 V
3-fasen ingang en uitgang, netspanning 380–480 V, 50/60 Hz
Ondersteunt MODBUS en RS-485 interface
Geïntegreerde remchopper en inzet in industriële omgeving toegestaan (IP20)
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Nee
Aantal analoge ingangen
1
Aantal analoge uitgangen
2
Aantal digitale ingangen
4
Aantal digitale uitgangen
2
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
1
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
120 mm
Diepte
143 mm
Geïntegreerde remchopper
Ja
Hoogte
230 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Nee
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
7.5 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
7.5 kW
Max. uitgangsfrequentie
599 Hz
Max. uitgangsspanning
480 V
Met bedieningselement
Ja
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
17 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
