Frequentieomvormer met 1-fase ingang en 3-fase uitgang voor 3 kW vermogen. Werkt op 200-240V met 12,2A uitgangsstroom, een maximale frequentie van 599Hz en IP20 beschermingsgraad.

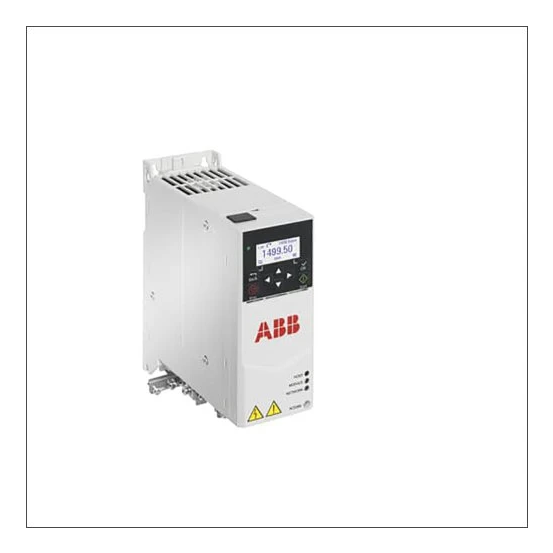

De ABB ACS380-042S-12A2-1 ACS380 3KW FREQUENTIEOMVORMER is een frequentieomvormer van de ABB ACS380-serie, geschikt voor toepassingen tot 3 kW en voorzien van diverse in- en uitgangen en communicatiemogelijkheden.
Belangrijkste kenmerken
Deze ABB ACS380 frequentieomvormer werkt op een netspanning van 200 - 240 V bij een netfrequentie van 50/60 Hz. De omvormer heeft een 1-fase ingang en een 3-fase uitgang, met een nominale uitgangsstroom I2N van 12,2 A en een maximaal afgegeven vermogen van 3 kW, zowel bij lineaire als bij kwadratische belasting. De maximale uitgangsspanning bedraagt 240 V en de maximale uitgangsfrequentie is 599 Hz. Het betreft een U-omvormer met een beschermingsgraad van IP20.
De ACS380-042S-12A2-1 is voorzien van meerdere in- en uitgangen: 2 analoge ingangen, 1 analoge uitgang en tot 5 digitale ingangen en 4 digitale uitgangen volgens de beschikbare gegevens. Daarnaast is er 1 seriële RS-485 interface aanwezig en zijn er meerdere overige hardware-interfaces. De omvormer ondersteunt verschillende bussystemen, waaronder MODBUS, PROFIBUS, CAN, DeviceNet, EtherNet/IP en overige bussystemen, afhankelijk van de brondata.
Qua bouwvorm heeft deze frequentieomvormer een breedte van 95 mm, een hoogte van 223 mm en een diepte van 176 mm. De beschermingsgraad is IP20 en inzet in zowel industriële omgevingen als in woon- en kantorenomgevingen is toegestaan. De omvormer wordt beschreven met een geïntegreerde remchopper in een deel van de data, terwijl een ander deel dit niet bevestigt. Ook de aanwezigheid van een bedieningselement en een PC-aansluiting verschilt per bron, waardoor deze kenmerken niet eenduidig vastliggen in de aangeleverde informatie.
Kenmerken op een rij
Vermogensklasse: maximaal 3 kW bij lineaire en kwadratische belasting
Ingang 1-fase, uitgang 3-fase, nominale uitgangsstroom I2N 12,2 A
Netspanning 200 - 240 V, netfrequentie 50/60 Hz
Maximale uitgangsfrequentie 599 Hz en maximale uitgangsspanning 240 V
Beschermingsgraad IP20, inzet in industriële, woon- en kantorenomgeving toegestaan
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
NO
Aantal analoge ingangen
2
Aantal analoge uitgangen
1
Aantal digitale ingangen
5
Aantal digitale uitgangen
2
Aantal fasen ingang
1
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
3
Aantal HW-interfaces parallel
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Aantal interfaces PROFINET
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
95 mm
Diepte
176 mm
Geïntegreerde remchopper
YES
Hoogte
223 mm
Inzet in industriële omgeving toegestaan
YES
Inzet in woon- en kantorenomgeving toegestaan
YES
Max. afgegeven vermogen bij kwadratische belasting bij meetuitgangsspanning
3 kW
Max. afgegeven vermogen bij lineaire belasting bij meetuitgangsspanning
3 kW
Max. uitgangsfrequentie
599 Hz
Max. uitgangsspanning
240 V
Met bedieningselement
NO
Met optische interface
NO
Met PC-aansluiting
NO
Netfrequentie
50/60 Hz
Netspanning
200 - 240 V
Nom. uitgangsstroom I2N
12.2 A
Ondersteunt protocol TCP/IP
NO
Ondersteunt protocol voor ASI
NO
Ondersteunt protocol voor AS-Interface Safety at Work
