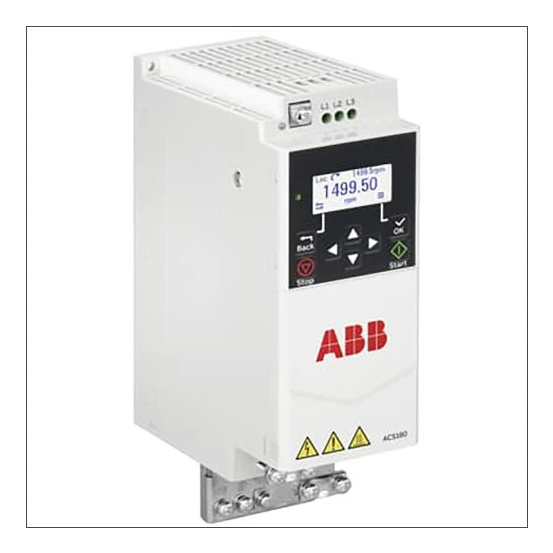

De ABB ACS180-04S-07A8-1 is een ACS180 frequentieregelaar/frequentieomvormer van ABB met een maximaal afgegeven vermogen van 1,5 kW, geschikt als 1-fase 200–240 V omvormer naar 3-fase uitgang.
Belangrijkste kenmerken
Deze ABB ACS180 frequentieregelaar is ontworpen voor netspanningen van 200–240 V bij 50/60 Hz en heeft een 1-fase ingang met 3-fase uitgang. Het maximale afgegeven vermogen bedraagt 1,5 kW, met een nominale uitgangsstroom I2N van 7,8 A en een maximale uitgangsspanning van 240 V. De maximale uitgangsfrequentie is 599 Hz. Het gaat om een U-omvormer met een IP20-beschermingsgraad.
De regelaar biedt diverse in- en uitgangen: 4 digitale ingangen, 2 digitale uitgangen, analoge in- en uitgangen (waarvan in de data 1–2 analoge ingangen en 1–2 analoge uitgangen zijn opgegeven) en één RS-485 interface plus één overige hardware-interface. Daarnaast is de frequentieregelaar voorzien van een bedieningselement en een PC-aansluiting. Het apparaat ondersteunt het MODBUS-protocol en is toegestaan voor inzet in zowel industriële omgevingen als woon- en kantorenomgevingen.
Met compacte afmetingen van circa 70 mm breedte, 220 mm hoogte en 143 mm diepte laat de ACS180-04S-07A8-1 zich ruimtebesparend installeren. De relatieve symmetrische netspanningstolerantie bedraagt 10% en de netfrequentietolerantie 5%. Een geïntegreerde remchopper is niet aanwezig.
Kenmerken op een rij
Max. afgegeven vermogen: 1,5 kW bij lineaire en kwadratische belasting
