Het System Pro M van ABB Haf is de meest complete reeks mini-vermogensschakelaars, aardlekschakelaars en accessoires die er op de markt te vinden is. Het biedt de hoogste veiligheidsniveaus en slimme oplossingen die energie-efficiëntie naar een hoger niveau tillen. Bovendien is het eenvoudig te installeren en snel in bedrijf te stellen. De serie System Pro M van ABB Haf is geschikt voor huiselijke, commerciële en industriële toepassingen.

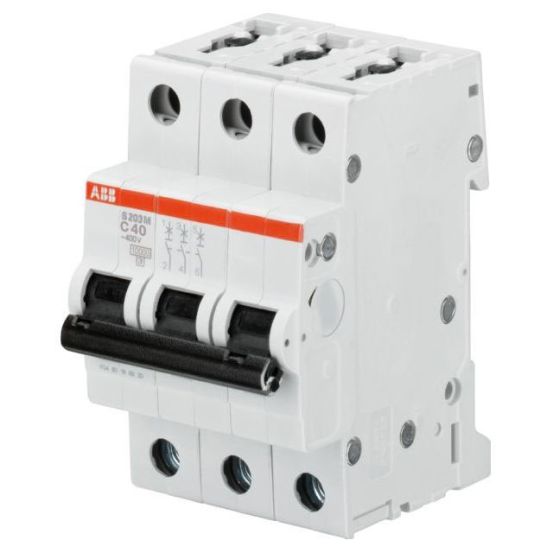

Kenmerken ABB Haf S installatieautomaat S 203M C20
Deze 3-polige installatieautomaat uit de System Pro M serie van ABB Haf heeft een nominale meetstroom van 20A, een nominale meetspanning van 400V en een nominale afschakelvermogen van 10kA (EN 60898) en 25kA (IEC 60947-2). Daarnaast heeft de automaat uitschakelkarakteristiek C en is deze automaat te bevestigen op een DIN-rail in een groepenkast. Deze installatieautomaat heeft verder een beschermingsgraad IP20 en de volgende afmetingen: 69x53x85mm (HxBxD).
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-35 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-25 mm²
Aantal beveiligde polen
3
Aantal polen (totaal)
3
Beschermingsgraad (IP)
IP20
Bouwbreedte
52.5 mm
Breedte in module-eenheden
3
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50-60 Hz
Inbouwdiepte
69 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Nee
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
400 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
10 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
10 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
25 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
