ABB Haf SC - Installatieautomaat SC 203 B20 NA

Fabrikantnr:

2CDS253120R0205 | 4016779650403

ABB Haf SC Installatieautomaat SC 203 B32 NA

Beschikbaar in 11 varianten:

3-fase installatieautomaat met 3 polen plus nul (3P+N) met 16A nominale stroom en B-karakteristiek, met 6 kA afschakelvermogen en contactpositie-indicatoren.
30,55 25,25
3-fase installatieautomaat met 4 polen (3P+N) met 16 A nominale stroom en C-karakteristiek, voor 400 V AC installaties.
86,60 71,57
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en uitschakelkarakteristiek C, geschikt voor 230 V AC.
27,62 22,83
3-fase installatieautomaat met 3 polen plus nul (3P+N), 20 A nominale meetstroom en B-uitschakelkarakteristiek, met 6 kA afschakelcapaciteit.
72,07 59,56
3-fase installatieautomaat met 4 polen (3P+N) met 32A nominale stroom en C-karakteristiek, geschikt voor 400V AC en IP20.
86,28 71,31
3-fase installatieautomaat met 4 polen (3P+N) met 32 A nominale stroom en uitschakelkarakteristiek B, 400 V AC, 6 kA afschakelvermogen en IP20.
70,21 58,02
3-fase installatieautomaat met 4 polen (3P+N) met 25 A nominale meetstroom en C-uitschakelkarakteristiek, geschikt voor 400 V AC.
85,19 70,40
1-fase installatieautomaat met 2 polen (1P+N) met 6 A nominale stroom en B-uitschakelkarakteristiek, 230 V AC, IP20 en 2 module breed.
29,61 24,47
1-fase installatieautomaat met 2 polen (1P+N) met 16 A nominale stroom en B-karakteristiek, met 6 kA afschakelvermogen en IP20.
24,21 20,01
3-fase installatieautomaat met 4 polen (3P+N), 20 A nominale stroom en C-karakteristiek, 400 V AC met 6 kA afschakelvermogen en IP20.
86,60 71,57
3-fase installatieautomaat met 4 polen (3P+N) met 25 A nominale stroom en B-karakteristiek, voorzien van contactpositie-indicatoren en IP20.
68,64 56,73

3-fase installatieautomaat met 3 polen plus nul (3P+N), 20 A nominale meetstroom en B-uitschakelkarakteristiek, met 6 kA afschakelcapaciteit.

Verpakt per 1 stuk

Meer informatie

72,07 59,56

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

11 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

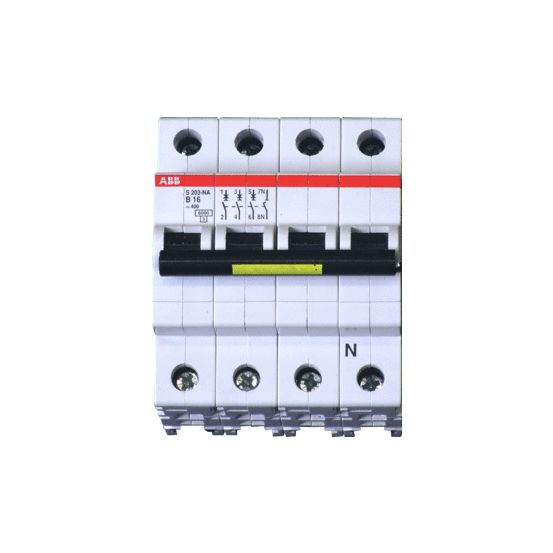

De ABB HAF SC 203 B20 NA is een installatieautomaat uit de System Pro M compact serie, geschikt als 3-fase krachtgroep (3P+N) in de verdeler.

Belangrijkste kenmerken

Deze installatieautomaat heeft een B-uitschakelkarakteristiek en een nominale meetstroom van 20 A. De uitvoering is 3 polen plus nul (3P+N), met 3 beveiligde polen en een meeschakelende nul voor volledige schakeling van alle geleiders.

De ABB HAF SC 203 B20 NA is bedoeld voor toepassing in groepenkasten en is voorzien van contactpositie-indicatoren op de tuimelschakelaar. Hierdoor is de status van de contacten in de verdeler direct zichtbaar. De automaat is geschikt voor AC-spanning tot 400 V, met een nominale afschakelcapaciteit van 6 kA volgens EN 60898 en IEC 60947-2.

De bouwbreedte bedraagt 70 mm (4 module-eenheden) met een inbouwdiepte van 69 mm. De installatieautomaat heeft een beschermingsgraad IP20 en is geschikt voor bedrijfstemperaturen van -25 tot 55 °C. Er kunnen nevenapparaten worden toegepast en de aansluitbare geleiderdoorsnede varieert van 0,75 tot 35 mm² (eendraads) en 0,75 tot 25 mm² (meerdraads).

Kenmerken op een rij

B-uitschakelkarakteristiek
Nominale meetstroom 20 A
Uitvoering 3P+N met 3 beveiligde polen en meeschakelende nul
Contactpositie-indicatoren voor statusweergave in de verdeler
Nominale afschakelcapaciteit 6 kA bij 230/400 V AC

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	0.75-35 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.75-25 mm²
Aantal beveiligde polen	3
Aantal polen (totaal)	4
Beschermingsgraad (IP)	IP20
Bouwbreedte	70 mm
Breedte in module-eenheden	4
Energiebegrenzingsklasse	3
Explosieveilig	Nee
Frequentie	50-60 Hz
Inbouwdiepte	69 mm
Inbouwmontage (stucwerk)	Nee
Meeschakelende nul	Ja
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	20 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V	6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V	6 kA
Nominale afschakelvermogen IEC 60947-2	6 kA
Nominale isolatiespanning Ui	440 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Overspanningscategorie	3
Spanningstype	AC
Uitschakelkarakteristiek	B
Uitvoering	3P+N
Vaak gebruikte artikelnummers	10028430 \| 2700384524 \| 3174257
Vervuilingsgraad	2
