ABB Haf System Pro M - Aardlekschakelaar F204 A-25/0.03

Fabrikantnr:

2CSF204101R1250 | 8012542783404

ABB Haf System Pro M Aardlekschakelaar FH202A400.03

Beschikbaar in 18 varianten:

Aardlekschakelaar met 2 polen (1P+N) met 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
33,28 27,50
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Type A lekstroom voor DIN-railmontage.
74,28 61,39
Aardlekschakelaar met 4 polen (3P+N) met 63 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
299,60 247,60
Aardlekschakelaar met 2 polen (1P+N), 25 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd, voor DIN-railmontage (2 modules).
144,78 119,65
Aardlekschakelaar met 2 polen (1P+N) met 40 A nominale meetstroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
182,78 151,06
Aardlekschakelaar met 2 polen (1P+N) met 40A nominale stroom, 300 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
161,27 133,28
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale stroom, 300 mA nominale foutstroom en is selectief beschermd. Type A, voor DIN-railmontage, IP20.
239,39 197,84
Aardlekschakelaar met 2 polen (1P+N) met 16A nominale stroom, 0,01A nominale foutstroom en is niet-selectief beschermd. Geschikt voor wissel- en pulserende gelijkstroom.
216,45 178,88
Aardlekschakelaar met 4 polen (3P+N), 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-railmontage.
224,34 185,40
Aardlekschakelaar met 4 polen, 25 A nominale meetstroom en niet-selectieve bescherming, geschikt voor wissel- en pulserende gelijkstroom.
104,40 86,28
Aardlekschakelaar met 2 polen (1P+N) met 63 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor wissel- en pulserende gelijkstroom.
237,24 196,07
Aardlekschakelaar met 2 polen (1P+N) met 25 A nominale meetstroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-railmontage.
81,33 67,21
Aardlekschakelaar met 4 polen (3P+N) met 25A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Afschakelvermogen 10kA, voor DIN-railmontage.
95,94 79,29
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale meetstroom en is niet-selectief beschermd. Dit APR-type is kortstondig vertraagd en geschikt voor DIN-railmontage.
251,57 207,91
Aardlekschakelaar met 4 polen en 80A nominale meetstroom, 300 mA nominale foutstroom (type A lekstroom) en 400V AC. Geschikt voor DIN-rail montage, IP20.
322,53 266,55
Aardlekschakelaar met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Type A, voor wissel- en pulserende gelijkstroom.
177,75 146,90
Aardlekschakelaar met 4 polen (3P+N) met 63 A nominale stroom, 300 mA nominale foutstroom en is selectief beschermd, voor 400 V AC en DIN-rail montage.
216,29 178,75
Aardlekschakelaar met 4 polen en 40A nominale meetstroom, 30 mA nominale foutstroom. Geschikt voor DIN-rail montage, 400V en afschakelvermogen 10kA.
247,26 204,35

Aardlekschakelaar met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Type A, voor wissel- en pulserende gelijkstroom.

Verpakt per 1 stuk

Meer informatie

177,75 146,90

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

14 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

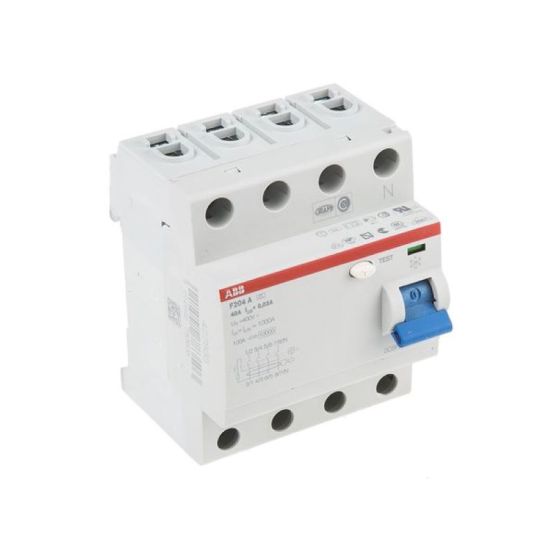

De ABB HAF System Pro M aardlekschakelaar F204 A-25/0,03 is een 4-polige aardlekschakelaar voor wisselstroom en pulserende gelijkstroom, geschikt voor montage op een DIN-rail.

Belangrijkste kenmerken

Deze ABB HAF aardlekschakelaar uit de System Pro M serie heeft een nominale stroom van 25 A en een nominale foutstroom van 30 mA. Het apparaat is 4-polig (3P+N) en biedt beveiliging voor installaties met een spanningstype AC en een nominale meetspanning van 400 V. De aardlekschakelaar is van het type A en is daarmee geschikt voor wisselstroom en pulserende gelijkstroom lekstromen.

De F204 A-25/0,03 is ontworpen voor montage op een DIN-rail en kan rechtstreeks op de rail in de groepenkast worden geplaatst. Via de testknop kan het functioneren van de aardlekschakelaar eenvoudig worden gecontroleerd. Het product beschikt over een beschermingsgraad IP20 en is geschikt voor bedrijfsomgevingen met een omgevingstemperatuur tussen -25 en 55 °C.

De aardlekschakelaar heeft een breedte van 4 module-eenheden, een inbouwdiepte van 69 mm en is geschikt voor zowel eendraadse als meerdraadse geleiders tot 25 mm². Verder is er een vergrendelingsvoorziening aanwezig en is een nevenapparaat mogelijk. De selectieve bescherming is bij dit model niet van toepassing.

Kenmerken op een rij

Aardlekschakelaar met nominale stroom van 25 A
Nominale foutstroom van 30 mA (30 mA)
Vierpolige uitvoering (3P+N)
Type A, geschikt voor wisselstroom en pulserende gelijkstroom
Montage op DIN-rail, breedte van 4 module-eenheden

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	25 mm²
Aansluitbare geleiderdoorsnede meerdraads	25 mm²
Aantal polen	4
Beschermingsgraad (IP)	IP2X
Breedte in module-eenheden	4
Explosieveilig	Nee
Frequentie	50/60 Hz
Inbouwdiepte	69 mm
Kortsluitvastheid (Icw)	1 kA
Kortstondigvertraagd type	Nee
Met vergrendelingsvoorziening	Ja
Montagewijze	DIN-rail
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	25 A
Nominale foutstroom	0.03 A
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Recycle	Ja
Selectieve bescherming	Nee
Spanningstype	AC
Stootstroomvastheid	6 kA
Type lekstroom	A
Uitvoering	3P+N
Vaak gebruikte artikelnummers	8012542783404 \| 7589427 \| 2CSF204101R1250 \| 2700383541 \| 10024252
Vervuilingsgraad	2
