ABB Haf System Pro M - Aardlekschakelaar F204 A S-40/0.3

Fabrikantnr:

2CSF204201R3400 | 8012542784708

ABB Haf System Pro M Aardlekschakelaar FH202A400.03

Beschikbaar in 18 varianten:

Aardlekschakelaar met 2 polen (1P+N) met 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
33,28 27,50
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Type A lekstroom voor DIN-railmontage.
74,28 61,39
Aardlekschakelaar met 4 polen (3P+N) met 63 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
299,60 247,60
Aardlekschakelaar met 2 polen (1P+N), 25 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd, voor DIN-railmontage (2 modules).
144,78 119,65
Aardlekschakelaar met 2 polen (1P+N) met 40 A nominale meetstroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
182,78 151,06
Aardlekschakelaar met 2 polen (1P+N) met 40A nominale stroom, 300 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
161,27 133,28
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale stroom, 300 mA nominale foutstroom en is selectief beschermd. Type A, voor DIN-railmontage, IP20.
239,39 197,84
Aardlekschakelaar met 2 polen (1P+N) met 16A nominale stroom, 0,01A nominale foutstroom en is niet-selectief beschermd. Geschikt voor wissel- en pulserende gelijkstroom.
216,45 178,88
Aardlekschakelaar met 4 polen (3P+N), 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-railmontage.
224,34 185,40
Aardlekschakelaar met 4 polen, 25 A nominale meetstroom en niet-selectieve bescherming, geschikt voor wissel- en pulserende gelijkstroom.
104,40 86,28
Aardlekschakelaar met 2 polen (1P+N) met 63 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor wissel- en pulserende gelijkstroom.
237,24 196,07
Aardlekschakelaar met 2 polen (1P+N) met 25 A nominale meetstroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-railmontage.
81,33 67,21
Aardlekschakelaar met 4 polen (3P+N) met 25A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Afschakelvermogen 10kA, voor DIN-railmontage.
95,94 79,29
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale meetstroom en is niet-selectief beschermd. Dit APR-type is kortstondig vertraagd en geschikt voor DIN-railmontage.
251,57 207,91
Aardlekschakelaar met 4 polen en 80A nominale meetstroom, 300 mA nominale foutstroom (type A lekstroom) en 400V AC. Geschikt voor DIN-rail montage, IP20.
322,53 266,55
Aardlekschakelaar met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Type A, voor wissel- en pulserende gelijkstroom.
177,75 146,90
Aardlekschakelaar met 4 polen (3P+N) met 63 A nominale stroom, 300 mA nominale foutstroom en is selectief beschermd, voor 400 V AC en DIN-rail montage.
216,29 178,75
Aardlekschakelaar met 4 polen en 40A nominale meetstroom, 30 mA nominale foutstroom. Geschikt voor DIN-rail montage, 400V en afschakelvermogen 10kA.
247,26 204,35

Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale stroom, 300 mA nominale foutstroom en is selectief beschermd. Type A, voor DIN-railmontage, IP20.

Verpakt per 1 stuk

Meer informatie
Maak compleet

239,39 197,84

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

50 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

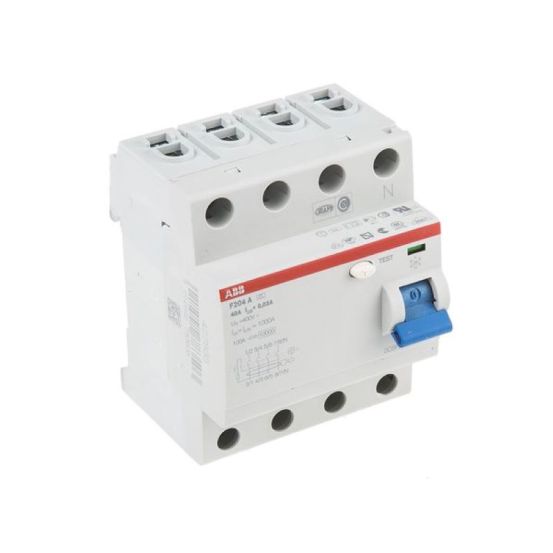

De ABB HAF System Pro M aardlekschakelaar F204 A S-40/0,3 is een 4-polige aardlekschakelaar voor montage in groepenkasten, uitgevoerd als type A.

Belangrijkste kenmerken

Deze ABB HAF aardlekschakelaar met een nominale stroom van 40 A en vier polen (uitvoering 3P+N) is ontworpen voor bescherming tegen de gevolgen van wisselstroom- en pulserende gelijkstroom- aardlekstromen. De nominale foutstroom bedraagt 300 mA. Dankzij de selectieve bescherming is deze schakelaar geschikt voor een selectieve beveiligingsopbouw binnen de installatie.

De aardlekschakelaar is geschikt voor DIN-railmontage en kan direct op de DIN-rail worden geplaatst. Met de ingebouwde testknop kan het functioneren eenvoudig worden gecontroleerd. Het product heeft een beschermingsgraad van IP20 en is uitgevoerd voor een nominale meetspanning van 400 V bij een spanningstype AC.

Verder beschikt deze System Pro M-schakelaar over een nominale isolatiespanning van 500 V en een nominale stoothoudspanning van 4 kV. De aansluitbare geleiderdoorsnede loopt tot 25 mm², zowel eendraads als meerdraads, en de behuizing is uitgevoerd in RAL 7035.

Kenmerken op een rij

4-polige aardlekschakelaar (uitvoering 3P+N), type A
Nominale stroom van 40 A
Nominale foutstroom van 300 mA
Selectieve uitvoering voor selectieve bescherming
DIN-railmontage met testknop en IP20-beschermingsgraad

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	25 mm²
Aansluitbare geleiderdoorsnede meerdraads	0-25 mm²
Aantal polen	4
Beschermingsgraad (IP)	IP2X
Breedte in module-eenheden	4
Explosieveilig	Nee
Frequentie	Overig
Inbouwdiepte	69 mm
Kortsluitvastheid (Icw)	1 kA
Kortstondigvertraagd type	Nee
Met vergrendelingsvoorziening	Ja
Montagewijze	DIN-rail
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	40 A
Nominale foutstroom	0.3 A
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
Recycle	Ja
Selectieve bescherming	Ja
Spanningstype	AC
Stootstroomvastheid	5 kA
Type lekstroom	A
Uitvoering	3P+N
Vaak gebruikte artikelnummers	8012542784708 \| 7589476 \| 2CSF204201R3400 \| 2700383547 \| 10027838
Vervuilingsgraad	2
