ABB Haf System Pro M - Aardlekschakelaar F204 A-80/0.3

Fabrikantnr:

2CSF204101R3800 | 8012542918202

ABB Haf System Pro M Aardlekschakelaar FH202A400.03

Beschikbaar in 18 varianten:

Aardlekschakelaar met 2 polen (1P+N) met 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
33,28 27,50
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Type A lekstroom voor DIN-railmontage.
74,28 61,39
Aardlekschakelaar met 4 polen (3P+N) met 63 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
299,60 247,60
Aardlekschakelaar met 2 polen (1P+N), 25 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd, voor DIN-railmontage (2 modules).
144,78 119,65
Aardlekschakelaar met 2 polen (1P+N) met 40 A nominale meetstroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
182,78 151,06
Aardlekschakelaar met 2 polen (1P+N) met 40A nominale stroom, 300 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
161,27 133,28
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale stroom, 300 mA nominale foutstroom en is selectief beschermd. Type A, voor DIN-railmontage, IP20.
239,39 197,84
Aardlekschakelaar met 2 polen (1P+N) met 16A nominale stroom, 0,01A nominale foutstroom en is niet-selectief beschermd. Geschikt voor wissel- en pulserende gelijkstroom.
216,45 178,88
Aardlekschakelaar met 4 polen (3P+N), 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-railmontage.
224,34 185,40
Aardlekschakelaar met 4 polen, 25 A nominale meetstroom en niet-selectieve bescherming, geschikt voor wissel- en pulserende gelijkstroom.
104,40 86,28
Aardlekschakelaar met 2 polen (1P+N) met 63 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor wissel- en pulserende gelijkstroom.
237,24 196,07
Aardlekschakelaar met 2 polen (1P+N) met 25 A nominale meetstroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-railmontage.
81,33 67,21
Aardlekschakelaar met 4 polen (3P+N) met 25A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Afschakelvermogen 10kA, voor DIN-railmontage.
95,94 79,29
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale meetstroom en is niet-selectief beschermd. Dit APR-type is kortstondig vertraagd en geschikt voor DIN-railmontage.
251,57 207,91
Aardlekschakelaar met 4 polen en 80A nominale meetstroom, 300 mA nominale foutstroom (type A lekstroom) en 400V AC. Geschikt voor DIN-rail montage, IP20.
322,53 266,55
Aardlekschakelaar met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Type A, voor wissel- en pulserende gelijkstroom.
177,75 146,90
Aardlekschakelaar met 4 polen (3P+N) met 63 A nominale stroom, 300 mA nominale foutstroom en is selectief beschermd, voor 400 V AC en DIN-rail montage.
216,29 178,75
Aardlekschakelaar met 4 polen en 40A nominale meetstroom, 30 mA nominale foutstroom. Geschikt voor DIN-rail montage, 400V en afschakelvermogen 10kA.
247,26 204,35

Aardlekschakelaar met 4 polen en 80A nominale meetstroom, 300 mA nominale foutstroom (type A lekstroom) en 400V AC. Geschikt voor DIN-rail montage, IP20.

Verpakt per 1 stuk

Meer informatie

322,53 266,55

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

13 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

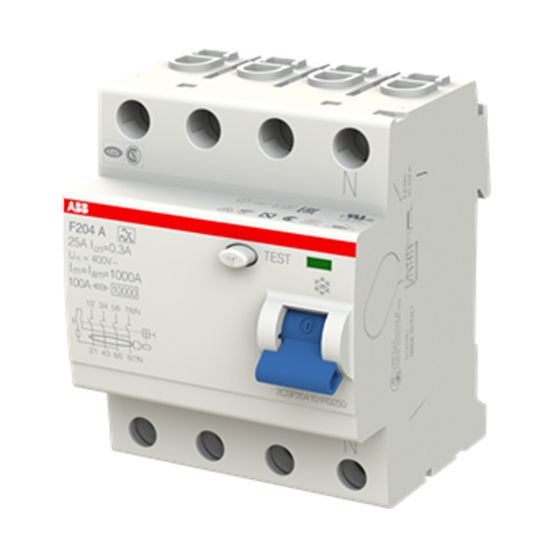

De ABB HAF System Pro M aardlekschakelaar F204 A-80/0.3 is een 4-polige uitvoering voor toepassingen tot 80A en 400V, geschikt voor montage in groepenkasten op een DIN-rail.

Belangrijkste kenmerken

Deze ABB HAF aardlekschakelaar uit de System Pro M serie heeft een nominale meetstroom van 80A en is geschikt voor installaties met een nominale spanning van 400V AC. Met vier polen biedt hij bescherming voor meerfasige installaties. De nominale foutstroom van 300 mA en het type A lekstroom zorgen voor detectie van wisselstroom en pulserende gelijkstroom aardlekstromen.

De F204 A-80/0.3 is ontworpen voor montage op een DIN-rail en neemt vier module-eenheden in beslag. De aardlekschakelaar heeft een inbouwdiepte van 69mm en is voorzien van een beschermingsgraad IP20. Het apparaat beschikt over een vergrendelingsvoorziening en de mogelijkheid tot het aansluiten van nevenapparatuur.

Kenmerken op een rij

Nominale meetstroom 80A
4-polige uitvoering
Nominale foutstroom 300 mA, type A lekstroom
Nominale spanning 400V AC
DIN-rail montage, breedte 4 module-eenheden

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	35 mm²
Aansluitbare geleiderdoorsnede meerdraads	0-35 mm²
Aantal polen	4
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Explosieveilig	Nee
Frequentie	50/60 Hz
Inbouwdiepte	69 mm
Kortsluitvastheid (Icw)	1 kA
Kortstondigvertraagd type	Nee
Met vergrendelingsvoorziening	Ja
Montagewijze	DIN-rail
Nevenapparaat mogelijk	Ja
Nominale (meet)spanning	400 V
Nominale (meet)stroom	80 A
Nominale foutstroom	0.3 A
Nominale isolatiespanning Ui	500 V
Nominale stoothoudspanning (Uimp)	4 kV
Omgevingstemperatuur tijdens bedrijf	-25-55 °C
RAL-nummer	7035
Recycle	Ja
Selectieve bescherming	Nee
Spanningstype	AC
Stootstroomvastheid	6 kA
Type lekstroom	A
Vaak gebruikte artikelnummers	10261455 \| 2850214476 \| 1797179
Vervuilingsgraad	2
