ABB Haf System Pro M - Aardlekschakelaar 2CSF204401R1400

Fabrikantnr:

2CSF204401R1400 | 8012542785507

ABB Haf System Pro M Aardlekschakelaar 2CSF204401R1400

Beschikbaar in 18 varianten:

Aardlekschakelaar met 2 polen (1P+N) met 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
33,28 27,50
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Type A lekstroom voor DIN-railmontage.
74,28 61,39
Aardlekschakelaar met 2 polen (1P+N) met 40 A nominale meetstroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
182,78 151,06
Aardlekschakelaar met 4 polen (3P+N) met 63 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
299,60 247,60
Aardlekschakelaar met 2 polen (1P+N), 25 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd, voor DIN-railmontage (2 modules).
144,78 119,65
Aardlekschakelaar met 4 polen en 40A nominale meetstroom, 30 mA nominale foutstroom. Geschikt voor DIN-rail montage, 400V en afschakelvermogen 10kA.
247,26 204,35
Aardlekschakelaar met 4 polen (3P+N) met 63 A nominale stroom, 300 mA nominale foutstroom en is selectief beschermd, voor 400 V AC en DIN-rail montage.
216,29 178,75
Aardlekschakelaar met 2 polen (1P+N) met 40A nominale stroom, 300 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.
161,27 133,28
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale stroom, 300 mA nominale foutstroom en is selectief beschermd. Type A, voor DIN-railmontage, IP20.
239,39 197,84
Aardlekschakelaar met 2 polen (1P+N) met 16A nominale stroom, 0,01A nominale foutstroom en is niet-selectief beschermd. Geschikt voor wissel- en pulserende gelijkstroom.
216,45 178,88
Aardlekschakelaar met 4 polen (3P+N), 40 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-railmontage.
224,34 185,40
Aardlekschakelaar met 4 polen, 25 A nominale meetstroom en niet-selectieve bescherming, geschikt voor wissel- en pulserende gelijkstroom.
104,40 86,28
Aardlekschakelaar met 2 polen (1P+N) met 63 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor wissel- en pulserende gelijkstroom.
237,24 196,07
Aardlekschakelaar met 4 polen (3P+N) met 25A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Afschakelvermogen 10kA, voor DIN-railmontage.
95,94 79,29
Aardlekschakelaar met 2 polen (1P+N) met 25 A nominale meetstroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-railmontage.
81,33 67,21
Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale meetstroom en is niet-selectief beschermd. Dit APR-type is kortstondig vertraagd en geschikt voor DIN-railmontage.
251,57 207,91
Aardlekschakelaar met 4 polen en 80A nominale meetstroom, 300 mA nominale foutstroom (type A lekstroom) en 400V AC. Geschikt voor DIN-rail montage, IP20.
322,53 266,55
Aardlekschakelaar met 4 polen (3P+N) met 25 A nominale stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Type A, voor wissel- en pulserende gelijkstroom.
177,75 146,90

Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale meetstroom en is niet-selectief beschermd. Dit APR-type is kortstondig vertraagd en geschikt voor DIN-railmontage.

Verpakt per 1 stuk

Meer informatie

251,57 207,91

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

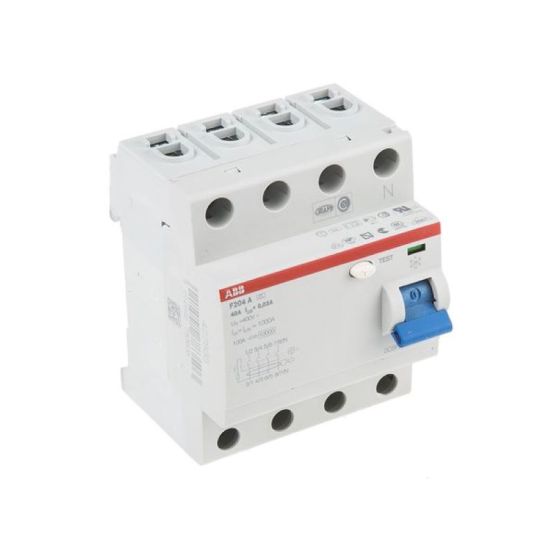

De ABB HAF System Pro M aardlekschakelaar 2CSF204401R1400 is een APR-type aardlekschakelaar voor montage op een DIN-rail, bedoeld voor bescherming tegen aardlekstromen in wisselstroominstallaties.

Belangrijkste kenmerken

Deze ABB HAF aardlekschakelaar uit de System Pro M serie is uitgevoerd als 4-polige (3P+N) schakelaar met een nominale meetstroom van 40 A en is geschikt voor een nominale meetspanning van 400 V AC. Het type lekstroom is A en de aardlekschakelaar biedt bescherming tegen de gevolgen van wisselstroom en pulserende gelijkstroom aardlekstromen. De selectieve bescherming is niet aanwezig.

Het APR-type is kortstondig vertraagd en biedt weerstand tegen ongewenst uitvallen, wat de continuïteit van de werking ondersteunt. De aardlekschakelaar is voorzien van een testknop om de juiste werking eenvoudig te controleren en is geschikt voor huiselijke, commerciële en industriële toepassingen.

Montage vindt plaats op een DIN-rail. De uitvoering is compact met een breedte van 4 module-eenheden en een beschermingsgraad IP20. De aansluitbare geleiderdoorsnede varieert van 25 mm² eendraads tot 25 mm² meerdraads, en nevenapparaten zijn mogelijk.

Kenmerken op een rij

Geschikt voor 40 A nominale meetstroom
4-polige uitvoering (3P+N)
Type A lekstroom voor wisselstroom en pulserende gelijkstroom
APR-type, kortstondig vertraagd en bestand tegen ongewenst uitvallen
DIN-railmontage met IP20-beschermingsgraad

Specificaties

Meer informatie
Aansluitbare geleiderdoorsnede eendraads	25 - 25 mm²
Aansluitbare geleiderdoorsnede meerdraads	0 - 25 mm²
Aantal polen	4
Beschermingsgraad (IP)	IP20
Breedte in module-eenheden	4
Explosieveilig	NO
Frequentie	50/60 Hz
Inbouwdiepte	69 mm
Kortsluitvastheid (Icw)	1 kA
Kortstondigvertraagd type	YES
Met vergrendelingsvoorziening	YES
Montagewijze	DIN-rail
Nevenapparaat mogelijk	YES
Nom. (meet)spanning	400 V
Nom. (meet)stroom	40 A
Nom. foutstroom	A
Nom. isolatiespanning Ui	500 V
Nom. stoothoudspanning (Uimp)	4 kV
Nominale (meet)stroom	40 A
Omgevingstemperatuur tijdens bedrijf	-25 - 55 °C
RAL-nummer (vergelijkbaar)	7035
Schakelmateriaalbreedte	70 mm
Schakelmateriaaldiepte	69 mm
Schakelmateriaalhoogte	85 mm
Selectieve bescherming	NO
Spanningstype	AC
Stootstroomvastheid	3 kA
Type lekstroom	A
Uitvoering	3P+N
Vaak gebruikte artikelnummers	10176652 \| 2850013550
Verliesvermogen	9.6 W
Vervuilingsgraad	2
