Productinformatie

Inleiding

De ASN - Sontheimer RLO werkschakelaar A532350 is een compleet apparaat in behuizing met draaiknopbediening, uitgevoerd als hoofdschakelaar, werkschakelaar, veiligheidsschakelaar en noodstopinrichting, geschikt voor toepassingen tot 32 A en 690 V.

Belangrijkste kenmerken

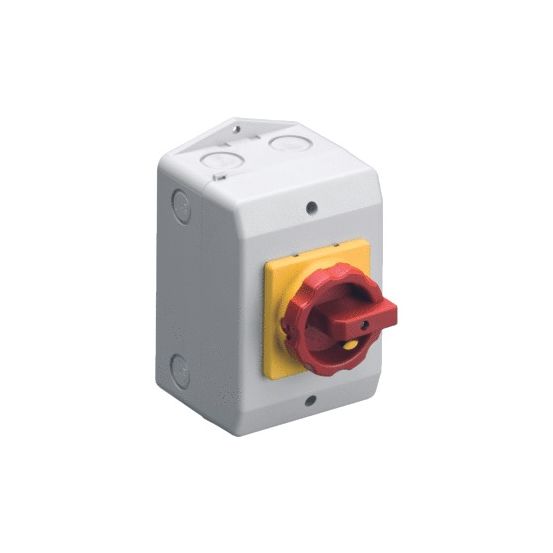

Deze ASN - Sontheimer RLO werkschakelaar is uitgevoerd als compleet apparaat in een kunststof behuizing met een grijze kast en een rood bedieningselement. De bediening gebeurt via een duidelijke draaiknop en de schakelaar is vergrendelbaar. Met 4 polen en een nominale continustroom Iu van 32 A biedt dit apparaat schakelmogelijkheden binnen een bedrijfsspanningsbereik van 24 tot 690 V.

De werkschakelaar is geschikt als hoofdschakelaar, werkschakelaar, veiligheidsschakelaar en noodstopinrichting. De behuizing heeft een beschermingsgraad IP65 aan de frontzijde en is geschikt voor vloermontage. De aansluitwijze van het hoofdstroomcircuit is uitgevoerd met schroefaansluitingen, met een aansluitdoorsnede van 2,5 tot 16 mm².

Met afmetingen van 100 mm breed, 161 mm hoog en 115 mm diep is de ASN - Sontheimer RLO lastscheider compact vormgegeven. De schakelaar is geschikt voor AC-21 en AC-23 toepassingen bij 400 V, met een nominaal vermogen tot 11,5 kW (AC-23, 400 V) en 9,5 kW (AC-3, 400 V), en een schakelvermogen bij 400 V van 9,5 kW.

Kenmerken op een rij

Uitvoering als hoofdschakelaar, werkschakelaar, veiligheidsschakelaar en noodstopinrichting
Nominale continustroom Iu: 32 A, 4 polen
Bedrijfsspanning (meetspanning): 24 - 690 V, max. nom. bedrijfsspanning Ue bij AC: 690 V
Beschermingsgraad frontzijde: IP65, kunststof behuizing in grijs met rood bedieningselement
Compleet apparaat in behuizing, geschikt voor vloermontage met schroefaansluitingen (2,5 - 16 mm²)

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Aantal polen	4
Aantal schakelaars	1
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Bedrijfsspanning (meetspanning)	24 - 690 V
Beschermingsgraad (NEMA)	Overig
Beschermingsgraad frontzijde (IP)	IP65
Breedte in module-eenheden	0
Breedte	100 mm
Diepte	115 mm
Geschikt voor bodemmontage	Ja
Geschikt voor frontmontage 4-gats	NO
Geschikt voor frontmontage centraal	NO
Geschikt voor tussenbouw	NO
Geschikt voor verdelerinbouw	NO
Geschikt voor vloermontage	YES
Hoogte	161 mm
Kleur bedieningselement	Rood
Kleur behuizing	Grijs
Materiaal behuizing	Kunststof
Max. nom. bedrijfsspanning Ue bij AC	690 V
Max. Nominale bedrijfsspanning Ue bij AC	690 V
Met voorbereidde bekabeling	Nee
Met voorbereide bekabeling	NO
Motoraandrijving geïntegreerd	NO
Motoraandrijving optioneel	NO
Nom. continustroom Iu	32 A
Nom. continustroom, AC-21, 400 V	32 A
Nom. continustroom, AC-23, 400 V	22 A
Nom. vermogen bij AC-3, 400 V	9.5 kW
Nom. vermogen, AC-23, 400 V	11.5 kW
Nominale continustroom Lu	32 A
Nominale continustroom, AC-21, 400 V	32 A
Nominale continustroom, AC-23, 400 V	22 A
Nominale vermogen bij AC-3, 400 V	9.5 kW
Nominale vermogen, AC-23, 400 V	11.5 kW
Schakelvermogen bij 400 V	9.5 kW
Toegelaten korte-duur stroom Icw	500 kA
Uitschakelspoel optioneel	NO
Uitvoering als hoofdschakelaar	YES
Uitvoering als noodstopinrichting	YES
Uitvoering als omkeerschakelaar	NO
Uitvoering als veiligheidsschakelaar	YES
Uitvoering als werkschakelaar	YES
Uitvoering van het bedieningselement	Draaiknop
Vaak gebruikte artikelnummers	10209210 \| 2700184225 \| 1242950
Vergrendelbaar	YES
Voorwaardelijke nom. kortsluitstroom Iq	10 kA
Voorwaardelijke Nominale kortsluitstroom Iq	10 kA
