ASN - Sontheimer RLO - Werkschakelaar A532374

Fabrikantnr:

A532374 | 4034656167479

ASN Sontheimer RLO Werkschakelaar A532063

Beschikbaar in 13 varianten:

2-polige lastscheider en werkschakelaar in grijze behuizing voor vloermontage. Met 25A stroomsterkte, 7,5kW vermogen, IP65-bescherming en schroefaansluiting voor 2,5-16mm².
16,34 13,50
Werkschakelaar en lastscheider in grijze kunststof behuizing met 2 polen, 25A stroomsterkte en 7,5kW vermogen. Voorzien van rode draaiknop, IP65 frontbescherming en vloermontage.
29,58 24,45
3-polige lastscheider in kunststof behuizing met 16A continustroom en 690V spanning. Voorzien van vergrendelbare draaiknop, IP65 frontbescherming en geschikt voor vloermontage.
32,13 26,55
3-polige werkschakelaar en lastscheider met 25A stroom voor vloermontage. De grijze kunststof behuizing heeft een zwarte draaiknop en IP65-bescherming aan de voorzijde.
42,70 35,29
4-polige lastscheider in grijze behuizing met 63A, noodstop en rode draaiknop. Geschikt voor vloermontage met IP65 frontbescherming en een vermogen van 18,5 kW bij 400V.
80,46 66,50
4-polige werkschakelaar in kunststof behuizing voor vloermontage, inzetbaar als hoofdschakelaar en noodstop.
67,63 55,89
3-polige lastscheider in grijze kunststof behuizing met zwarte draaiknop, geschikt als hoofd- en werkschakelaar. Met 25A stroomsterkte, 690V spanning en IP65 frontbescherming.
41,10 33,97
3-polige werkschakelaar en lastscheider met 16A stroom voor 24-690V. De opbouwschakelaar in IP65 kunststof behuizing is geschikt voor bodemmontage en heeft schroefaansluitingen.
34,74 28,71
4-polige lastscheider met 25A stroom en 690V spanning in grijze kunststof behuizing. Voorzien van een vergrendelbare rode draaiknop, IP65-bescherming en schroefaansluiting.
45,33 37,46
4-polige lastscheider in grijze kunststof behuizing met 40A nominale stroom en 690V bedrijfsspanning. Geschikt voor vloermontage, voorzien van IP65-bescherming en zwarte draaiknop.
73,26 60,55
4-polige lastscheider van 25 A voor gebruik als hoofd-, veiligheids- of werkschakelaar. Voorzien van vergrendelbare zwarte draaiknop, IP65-behuizing en geschikt voor vloermontage.
23,58 19,49
4-polige lastscheider en werkschakelaar met 16A continustroom en 7,5kW vermogen.
38,32 31,67
4-polige werkschakelaar met 25A stroom voor 24-690V AC. De lastscheider in grijze kunststof behuizing heeft IP65-bescherming, schroefaansluitingen en is geschikt voor bodemmontage.
23,60 19,50

4-polige lastscheider in grijze behuizing met 63A, noodstop en rode draaiknop. Geschikt voor vloermontage met IP65 frontbescherming en een vermogen van 18,5 kW bij 400V.

Verpakt per 1 stuk

Meer informatie

80,46 66,50

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

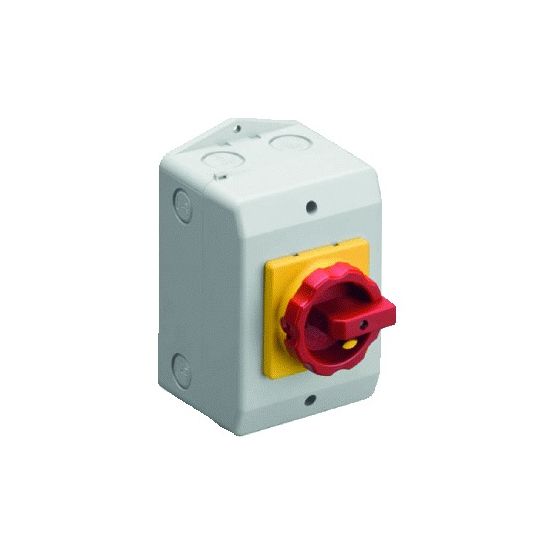

De ASN - Sontheimer RLO werkschakelaar RLO634PMD1Z33RG is een complete lastscheider in behuizing met draaiknop, ontworpen als hoofd-, werk- en veiligheidsschakelaar met noodstopinrichting.

Belangrijkste kenmerken

Deze ASN - Sontheimer RLO werkschakelaar is uitgevoerd als compleet apparaat in een kunststof behuizing. De schakelaar beschikt over 4 polen en een nominale continustroom Iu van 63 A, met een bedrijfsspanning van 24 tot 690 V en een maximale nominale bedrijfsspanning bij AC van 690 V. Het apparaat is geschikt als hoofdschakelaar, werkschakelaar, veiligheidsschakelaar en noodstopinrichting.

De frontzijde heeft een beschermingsgraad IP65 en is voorzien van een rode draaiknop als bedieningselement. De behuizing is grijs en vergrendelbaar. De werkschakelaar is geschikt voor vloermontage en wordt aangesloten via schroefaansluitingen met een aansluitdoorsnede van 2,5 tot 16 mm².

Met een nominaal vermogen bij AC-3 van 18,5 kW (400 V) en een nominaal vermogen AC-23 van 22 kW (400 V) biedt deze lastscheider schakelvermogen tot 18,5 kW bij 400 V. Daarnaast is de voorwaardelijke nominale kortsluitstroom Iq 10 kA en de toegelaten korte-duur stroom Icw 1000 kA. De afmetingen van het apparaat zijn 100 mm breed, 161 mm hoog en 115 mm diep.

Kenmerken op een rij

Uitvoering als hoofdschakelaar, werkschakelaar, veiligheidsschakelaar en noodstopinrichting
Nominale continustroom Iu 63 A, 4 polen, bedrijfsspanning 24 - 690 V
Beschermingsgraad frontzijde IP65 met rode draaiknop en vergrendelbare behuizing
Nominaal vermogen bij AC-3 400 V: 18,5 kW; AC-23 400 V: 22 kW
Geschikt voor vloermontage, kunststof behuizing in grijs, afmetingen 100 x 161 x 115 mm (b x h x d)

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Aantal polen	4
Aantal schakelaars	1
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Bedrijfsspanning (meetspanning)	24 - 690 V
Beschermingsgraad (NEMA)	Overig
Beschermingsgraad frontzijde (IP)	IP65
Breedte in module-eenheden	0
Breedte	100 mm
Diepte	115 mm
Geschikt voor bodemmontage	Ja
Geschikt voor frontmontage 4-gats	NO
Geschikt voor frontmontage centraal	NO
Geschikt voor tussenbouw	NO
Geschikt voor verdelerinbouw	NO
Geschikt voor vloermontage	YES
Hoogte	161 mm
Kleur bedieningselement	Rood
Kleur behuizing	Grijs
Materiaal behuizing	Kunststof
Max. nom. bedrijfsspanning Ue bij AC	690 V
Max. Nominale bedrijfsspanning Ue bij AC	690 V
Met voorbereidde bekabeling	Nee
Met voorbereide bekabeling	NO
Motoraandrijving geïntegreerd	NO
Motoraandrijving optioneel	NO
Nom. continustroom Iu	63 A
Nom. continustroom, AC-21, 400 V	63 A
Nom. continustroom, AC-23, 400 V	41 A
Nom. vermogen bij AC-3, 400 V	18.5 kW
Nom. vermogen, AC-23, 400 V	22 kW
Nominale continustroom Lu	63 A
Nominale continustroom, AC-21, 400 V	63 A
Nominale continustroom, AC-23, 400 V	41 A
Nominale vermogen bij AC-3, 400 V	18.5 kW
Nominale vermogen, AC-23, 400 V	22 kW
Schakelvermogen bij 400 V	18.5 kW
Toegelaten korte-duur stroom Icw	1000 kA
Uitschakelspoel optioneel	NO
Uitvoering als hoofdschakelaar	YES
Uitvoering als noodstopinrichting	YES
Uitvoering als omkeerschakelaar	NO
Uitvoering als veiligheidsschakelaar	YES
Uitvoering als werkschakelaar	YES
Uitvoering van het bedieningselement	Draaiknop
Vaak gebruikte artikelnummers	10334683 \| 2700184227 \| 9141206
Vergrendelbaar	YES
Voorwaardelijke nom. kortsluitstroom Iq	10 kA
Voorwaardelijke Nominale kortsluitstroom Iq	10 kA
