ASN - Sontheimer RLO - Werkschakelaar A532067

Fabrikantnr:

A532067 | 4034656164782

ASN Sontheimer RLO Werkschakelaar A532062

Beschikbaar in 13 varianten:

2-polige lastscheider en werkschakelaar in grijze behuizing voor vloermontage. Met 25A stroomsterkte, 7,5kW vermogen, IP65-bescherming en schroefaansluiting voor 2,5-16mm².
16,34 13,50
Werkschakelaar en lastscheider in grijze kunststof behuizing met 2 polen, 25A stroomsterkte en 7,5kW vermogen. Voorzien van rode draaiknop, IP65 frontbescherming en vloermontage.
29,58 24,45
4-polige lastscheider en werkschakelaar met 16A continustroom en 7,5kW vermogen.
38,32 31,67
4-polige werkschakelaar met 25A stroom voor 24-690V AC. De lastscheider in grijze kunststof behuizing heeft IP65-bescherming, schroefaansluitingen en is geschikt voor bodemmontage.
23,60 19,50
3-polige lastscheider in kunststof behuizing met 16A continustroom en 690V spanning. Voorzien van vergrendelbare draaiknop, IP65 frontbescherming en geschikt voor vloermontage.
32,13 26,55
3-polige werkschakelaar en lastscheider met 25A stroom voor vloermontage. De grijze kunststof behuizing heeft een zwarte draaiknop en IP65-bescherming aan de voorzijde.
42,70 35,29
4-polige lastscheider in grijze behuizing met 63A, noodstop en rode draaiknop. Geschikt voor vloermontage met IP65 frontbescherming en een vermogen van 18,5 kW bij 400V.
80,46 66,50
4-polige werkschakelaar in kunststof behuizing voor vloermontage, inzetbaar als hoofdschakelaar en noodstop.
67,63 55,89
3-polige lastscheider in grijze kunststof behuizing met zwarte draaiknop, geschikt als hoofd- en werkschakelaar. Met 25A stroomsterkte, 690V spanning en IP65 frontbescherming.
41,10 33,97
3-polige werkschakelaar en lastscheider met 16A stroom voor 24-690V. De opbouwschakelaar in IP65 kunststof behuizing is geschikt voor bodemmontage en heeft schroefaansluitingen.
34,74 28,71
4-polige lastscheider met 25A stroom en 690V spanning in grijze kunststof behuizing. Voorzien van een vergrendelbare rode draaiknop, IP65-bescherming en schroefaansluiting.
45,33 37,46
4-polige lastscheider in grijze kunststof behuizing met 40A nominale stroom en 690V bedrijfsspanning. Geschikt voor vloermontage, voorzien van IP65-bescherming en zwarte draaiknop.
73,26 60,55
4-polige lastscheider van 25 A voor gebruik als hoofd-, veiligheids- of werkschakelaar. Voorzien van vergrendelbare zwarte draaiknop, IP65-behuizing en geschikt voor vloermontage.
23,58 19,49

3-polige werkschakelaar en lastscheider met 25A stroom voor vloermontage. De grijze kunststof behuizing heeft een zwarte draaiknop en IP65-bescherming aan de voorzijde.

Verpakt per 1 stuk

Meer informatie

42,70 35,29

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

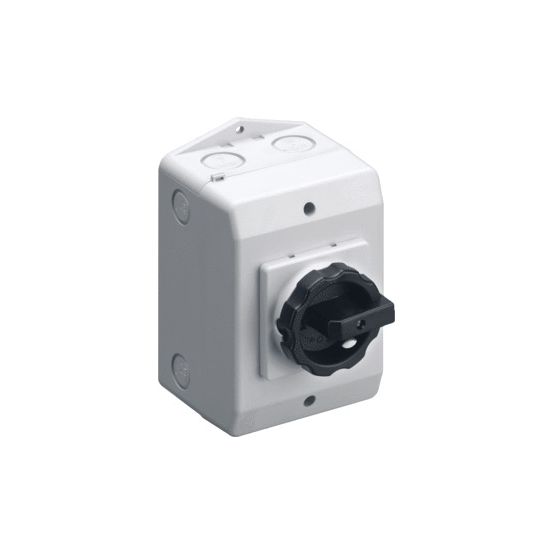

De ASN - Sontheimer RLO werkschakelaar A532067 is een compleet apparaat in behuizing, uitgevoerd als lastscheider, hoofdschakelaar, veiligheidsschakelaar en werkschakelaar met een nominale stroom van 25 A en beschermingsgraad IP65.

Belangrijkste kenmerken

Deze ASN - Sontheimer RLO lastscheider/werkschakelaar is uitgevoerd als compleet apparaat in behuizing met schroefaansluiting voor het hoofdstroomcircuit. De schakelaar is 3-polig, heeft één schakelaar en een nominale continustroom Iu van 25 A (AC-21, 400 V), met een maximaal nominaal bedrijfsspanning van 690 V en een bedrijfsspanningsbereik van 24 tot 690 V.

De werkschakelaar is uitgevoerd als hoofdschakelaar, veiligheidsschakelaar en werkschakelaar, is vergrendelbaar en heeft een draaiknop als bedieningselement in de kleur zwart. De behuizing is van kunststof in de kleur grijs, met een beschermingsgraad aan de frontzijde van IP65. Het apparaat is geschikt voor vloermontage/bodemmontage en is niet voorzien van motoraandrijving of voorbereide bekabeling.

Met afmetingen van 100 mm breedte, 161 mm hoogte en 115 mm diepte en schakelvermogens tot 9 kW (AC-23, 400 V) en 7,5 kW (AC-3, 400 V), biedt deze lastscheider een toegelaten korte-duur stroom Icw van 500 kA en een voorwaardelijke nominale kortsluitstroom Iq van 10 kA.

Kenmerken op een rij

Lastscheider/werkschakelaar, uitgevoerd als hoofdschakelaar en veiligheidsschakelaar
Nominale continustroom Iu 25 A, 3-polig, bedrijfsspanning 24 - 690 V, max. 690 V AC
Beschermingsgraad frontzijde IP65, kunststof behuizing (grijs) met zwarte draaiknop
Vergrendelbaar en geschikt voor vloermontage/bodemmontage
Schakelvermogen bij 400 V: 7,5 kW (AC-3), 9 kW (AC-23); Icw 500 kA, Iq 10 kA

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Aantal polen	3
Aantal schakelaars	1
Apparaatbouwvorm	Compleet apparaat in behuizing ingebouwd
Bedrijfsspanning (meetspanning)	24 - 690 V
Beschermingsgraad (NEMA)	Overig
Beschermingsgraad frontzijde (IP)	IP65
Breedte in module-eenheden	0
Breedte	100 mm
Diepte	115 mm
Geschikt voor frontmontage 4-gats	NO
Geschikt voor frontmontage centraal	NO
Geschikt voor tussenbouw	NO
Geschikt voor verdelerinbouw	NO
Geschikt voor vloermontage	YES
Hoogte	161 mm
Kleur bedieningselement	Zwart
Kleur behuizing	Grijs
Materiaal behuizing	Kunststof
Max. nom. bedrijfsspanning Ue bij AC	690 V
Met voorbereide bekabeling	NO
Motoraandrijving geïntegreerd	NO
Motoraandrijving optioneel	NO
Nom. continustroom Iu	25 A
Nom. continustroom, AC-21, 400 V	25 A
Nom. continustroom, AC-23, 400 V	19 A
Nom. vermogen bij AC-3, 400 V	7.5 kW
Nom. vermogen, AC-23, 400 V	9 kW
Schakelvermogen bij 400 V	7.5 kW
Toegelaten korte-duur stroom Icw	500 kA
Uitschakelspoel optioneel	NO
Uitvoering als hoofdschakelaar	YES
Uitvoering als noodstopinrichting	NO
Uitvoering als omkeerschakelaar	NO
Uitvoering als veiligheidsschakelaar	YES
Uitvoering als werkschakelaar	YES
Uitvoering van het bedieningselement	Draaiknop
Vaak gebruikte artikelnummers	10096519 \| 2700184218 \| 4884177
Vergrendelbaar	YES
Voorwaardelijke nom. kortsluitstroom Iq	10 kA
