Hulprelais met drie wisselcontacten, 10A nominale stroom en 230V AC-stuurspanning. Voorzien van LED-indicatie, handbediening, goudcontacten en montage via een steekvoet.

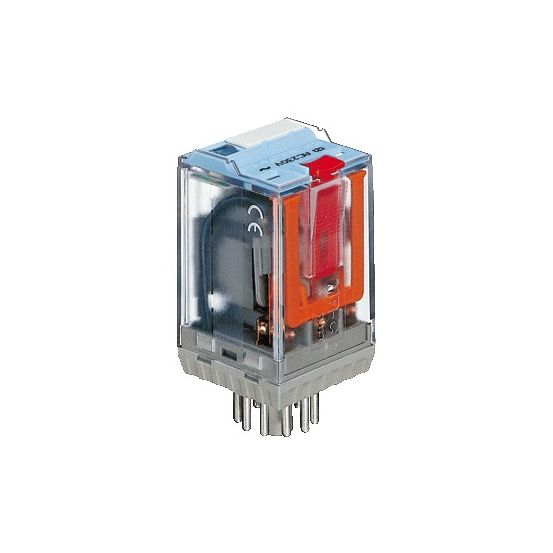

De Comat Releco C3 Hulprelais C3A38X230VAC is een hulprelais uit de C3-serie, uitgevoerd met drie wisselcontacten en geschikt voor AC-stuurspanning.
Belangrijkste kenmerken
Dit Comat Releco C3 hulprelais is ontworpen met drie hulpcontacten als wisselcontact en een nominale bedrijfsstroom van 10 A bij 230 V AC-1, -3, -5. Het relais is monostabiel en ongepolariseerd, waardoor het op een vaste manier schakelt volgens de opgegeven stuurspanning.
De stuurspanning ligt tussen 185 en 253 V bij zowel 50 Hz als 60 Hz en is van het type AC. Het hulprelais is voorzien van een interface en LED-indicatie, zodat de status zichtbaar is tijdens gebruik. Daarnaast is handbediening mogelijk.
De montage gebeurt met een steekvoet en de aansluitwijze van het hoofdstroomcircuit is via vlaksteekaansluiting. Voor het hulpstroomcircuit is een steekklemaansluiting voorzien. Het relais heeft afmetingen van 35 x 35 x 66 mm (bxdxh) en is uitgevoerd met goudcontacten.
Kenmerken op een rij
Comat Releco C3 hulprelais C3A38X230VAC met monostabiele aandrijving
Drie hulpcontacten als wisselcontact, contactvariant 1-voudig contact
Nominale stuurspanning AC 185–253 V bij 50/60 Hz, type stuurspanning AC
Met LED-indicatie, interface en mogelijkheid tot handbediening
Montage met steekvoet, hoofdstroom via vlaksteekaansluiting en hulpstroom via steekklemaansluiting
Specificaties
Meer informatie
Aandrijving, polarisatie
Ongepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Steekklemaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
3
Blusfunctie
Nee
Breedte
35 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
35 mm
Handbediening
Ja
Hoogte
66 mm
Interface
Ja
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
