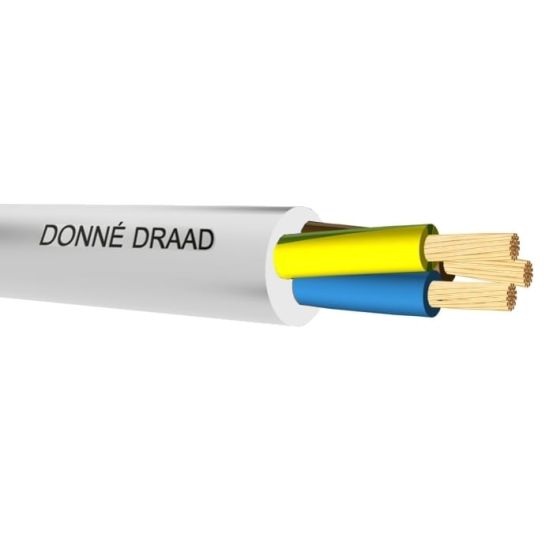

4-aderige vinyl aansluitsnoer van 1 mm² op een rol van 100 meter met brandklasse Eca en 300/500 V spanning. De kabel heeft soepele koperen geleiders en een witte PVC-mantel.
Verpakt per 100 meter
153,09126,52
153,09126,52
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
De Donne vinyl aansluitsnoer wordt geleverd op een rol van 100 meter. Deze ronde kabel beschikt over 4 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze vinyl aansluitsnoer is opgebouwd met blanke, soepele koperen geleiders van klasse 5 en is voorzien van een geïntegreerde, geel/groene aardgeleider. Zowel de aderisolatie als de buitenmantel is vervaardigd uit polyvinylchloride (PVC) in een witte kleur. De kabel heeft een nominale spanning van 300/500 V en valt onder CPR Eurobrandklasse Eca volgens EN 13501-6.
Kenmerken op een rij
Vinyl aansluitsnoer met 4 aders en een nominale geleiderdoorsnede van 1 mm² inclusief aardgeleider
Soepele koperen geleiders van klasse 5
Witte mantel en isolatie van polyvinylchloride (PVC)
Nominale spanning van 300/500 V
CPR Eurobrandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
4
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
7.8 mm
Buitendiameter
7.8 mm
CLC
H05VV-F
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
92 kg/km
Halogeenvrij volgens EN 60754-1/2
Nee
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelvorm
Rond
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Wit
Mantelleiding
Ja
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens aanleggen
0.06 kN
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigrad stationaire toepass/vast verlegd
40 mm
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Mantelleiding
NEN
VMvL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdoorsnede
1 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage
5-50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
