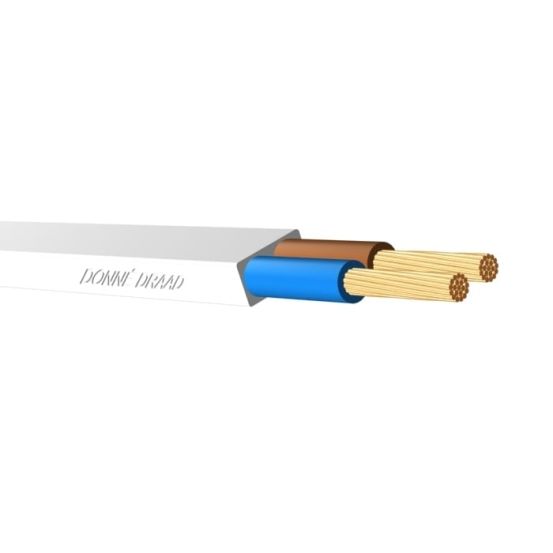

2-aderige vinyl aansluitsnoer van 0,75 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 300 V. De kabel heeft een witte PVC-mantel en een vlakke geometrie.
De vinyl aansluitsnoer van het merk Donne wordt geleverd op een rol van 100 meter. Deze kabel beschikt over 2 aders en een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Dit vinyl aansluitsnoer is opgebouwd uit soepele koperen geleiders en is voorzien van polyvinylchloride (PVC) aderisolatie en een witte PVC-mantel. De kabel heeft een vlakke geometrie met een kabelbreedte van circa 5,5 mm en een kabelhoogte van circa 3,4 mm. De nominale spanning bedraagt 300 V voor zowel U als U0. Het brandgedrag is geclassificeerd in CPR Eurobrandklasse Eca volgens EN 13501-6.
Kenmerken op een rij
2 soepele koperen aders met een nominale geleiderdoorsnede van 0,75 mm²
Nominale spanning van 300 V
Witte PVC-mantel en PVC-aderisolatie
Vlakke kabelgeometrie met een breedte van circa 5,5 mm en hoogte van circa 3,4 mm
CPR Eurobrandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
2
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
mm
CLC
H03VVH2-F
Draagorgaan
Geen
Geel/Groene ader
Nee
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
33 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
5.5 mm
Kabelgeometrie
Vlak/plat
Kabelhoogte circa
3.4 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Wit
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Mantelleiding
NEN
VMvS
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
300 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
