3-fasen frequentieregelaar voor 380-480V met 11kW vermogen en 24A uitgangsstroom. Voorzien van remchopper, diverse in- en uitgangen, RS-485 interface en IP20 beschermingsgraad.

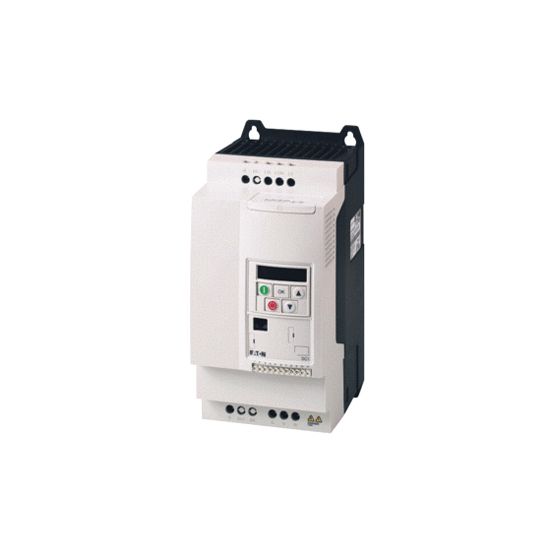

De Eaton DC1 frequentieregelaar type DC1-34024FB-A20CE1 (artikelnr. 185764) is een 3-fasen frequentieregelaar < 1 kV met geïntegreerd bedieningselement, ontworpen voor toepassingen met een netspanning van 380 - 480 V.
Belangrijkste kenmerken
Deze Eaton DC1 frequentieregelaar biedt een 3-fasen ingang en 3-fasen uitgang bij een netspanning van 380 - 480 V en een netfrequentie van 50/60 Hz. De nominale uitgangsstroom I2N bedraagt 24 A, met een maximaal afgegeven vermogen van 11 kW bij zowel lineaire als kwadratische belasting. De maximale uitgangsspanning is 500 V en de maximale uitgangsfrequentie 500 Hz.
De regelaar is voorzien van een geïntegreerde remchopper en ondersteunt 4-kwadrantenbedrijf. Dankzij het ingebouwde bedieningselement en de PC-aansluiting is bediening en configuratie eenvoudig. De unit beschikt over 4 digitale ingangen, 1 digitale uitgang, 2 analoge ingangen en 1 analoge uitgang, evenals een RS-485 interface. Ondersteuning voor MODBUS, CAN, EtherNet/IP en overige bussystemen is aanwezig.
Met een beschermingsgraad IP20 en afmetingen van 273 x 175 x 129 mm (h x d x b) is de frequentieregelaar geschikt voor inzet in zowel industriële omgevingen als woon- en kantorenomgevingen. Het opgenomen vermogen bedraagt 297 W en de regelaar is uitgevoerd als U-omvormer, met een relatieve symmetrische netspanning- en netfrequentietolerantie van 10%.
Kenmerken op een rij
Netspanning 380 - 480 V, 3-fasen ingang en 3-fasen uitgang
Nominale uitgangsstroom I2N 24 A en maximaal afgegeven vermogen 11 kW
Maximale uitgangsfrequentie 500 Hz en maximale uitgangsspanning 500 V
Met geïntegreerde remchopper, bedieningselement en PC-aansluiting
Ondersteunt MODBUS, CAN, EtherNet/IP en overige bussystemen
Specificaties
Meer informatie
4-kwadrantenbedrijf mogelijk
Ja
Aantal analoge ingangen
2
Aantal analoge uitgangen
1
Aantal digitale ingangen
4
Aantal digitale uitgangen
1
Aantal fasen ingang
3
Aantal fasen uitgang
3
Aantal HW-interfaces industrieel ethernet
0
Aantal HW-interfaces overige
0
Aantal HW-interfaces parallel
0
Aantal HW-interfaces PROFINET
0
Aantal HW-interfaces serieel RS-232
0
Aantal HW-interfaces serieel RS-422
0
Aantal HW-interfaces serieel RS-485
1
Aantal HW-interfaces serieel TTY
0
Aantal HW-interfaces USB
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
129 mm
Diepte
175 mm
Geïntegreerde remchopper
Ja
Hoogte
273 mm
Inzet in industriële omgeving toegestaan
Ja
Inzet in woon- en kantorenomgeving toegestaan
Ja
Max. afgegeven verm. bij kwadr. belast. bij meetuitgangssp.
11 kW
Max. afgegeven verm. bij lineaire belast bij meetuitgangssp.
11 kW
Max. uitgangsfrequentie
500 Hz
Max. uitgangsspanning
500 V
Met bedieningselement
Ja
Met optische interface
Nee
Met PC-aansluiting
Ja
Netfrequentie
50/60 Hz
Netspanning
380-480 V
Nominale uitgangsstroom I2N
24 A
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
