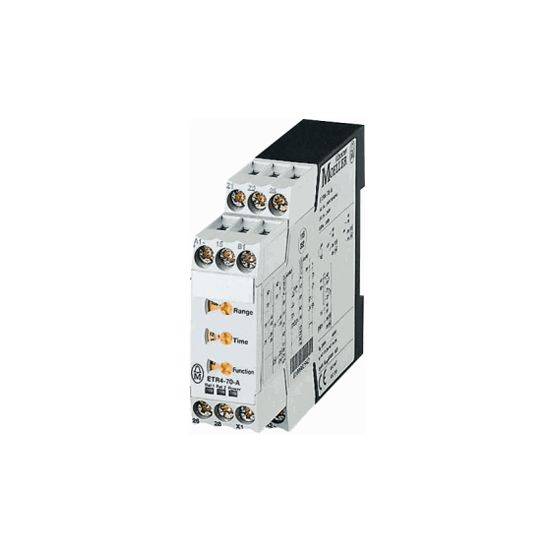

De Eaton ETR4-70-A is een multifunctioneel tijdrelais uit de ETR4-serie van Eaton, geschikt voor uiteenlopende tijdfuncties en aansturingen met een breed spanningsbereik van 24 tot 240 V AC/DC.
Belangrijkste kenmerken
Dit Eaton ETR4-70-A tijdrelais biedt een uitgebreid tijdbereik van 0,05 tot 360000 seconden en ondersteunt meerdere functies, waaronder opkomvertragend, afvalvertragend, inschakelwissend, uitschakelwissend en pulsvormend. Daarnaast zijn knipperfuncties met vaste tijd mogelijk, zowel beginnend met impuls als met pauze, en klokfuncties die variabel zijn met puls of pauze beginnend.
Het tijdrelais is geschikt voor stuur- en bedrijfsspanningen van 24 tot 240 V bij zowel AC 50/60 Hz als DC, met een nominale stroom van 3 A. Het apparaat is uitgerust met twee onvertraagde wisselcontact-uitgangen en twee vertraagde wisselcontact-uitgangen, die omschakelbaar zijn tussen vertraagd en onvertraagd. Bediening op afstand is mogelijk en het relais is niet uitsluitend voor afstandsbediening bestemd.
De ETR4-70-A is ontworpen voor montage op DIN-rail (Omega-rail) met een compacte afmeting van 23 x 103 x 83 mm (b x d x h). Het tijdrelais heeft een beschermingsgraad IP20 en is voorzien van schroefaansluitingen. Het apparaat wordt geleverd zonder sokkel en is niet opsteekbaar op een hulpcontactblok en niet geschikt voor frontmontage.
Kenmerken op een rij
Tijdbereik: 0,05 - 360000 s
Multifunctioneel met o.a. opkomvertragend, afvalvertragend, inschakel- en uitschakelwissend, pulsvormend en knipperfuncties
Bedrijfsspanning en stuurspanning: 24 - 240 V AC/DC (50/60 Hz en DC)
2 onvertraagde en 2 vertraagde wisselcontact-uitgangen, omschakelbaar vertraagd/onvertraagd
DIN-rail (Omega-rail) montage, IP20, schroefaansluiting, afmetingen 23 x 103 x 83 mm
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
2
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Ja
Bedrijfsspanning bij AC 50 Hz
24-240 V
Bedrijfsspanning bij AC 60 Hz
24-240 V
Bedrijfsspanning bij DC
24-240 V
Beschermingsgraad (IP)
IP20
Breedte
23 mm
Compleet apparaat met sokkel
Nee
Diepte
103 mm
Frontmontage
Nee
Functie afvalvertragend
Ja
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Ja
Functie knipperend beginnend met pauze, vaste tijd
