Multifunctioneel tijdrelais voor 400V AC met een bereik van 0,05 tot 360.000 seconden. Voorzien van één onvertraagd en één vertraagd wisselcontact, geschikt voor DIN-rail montage.

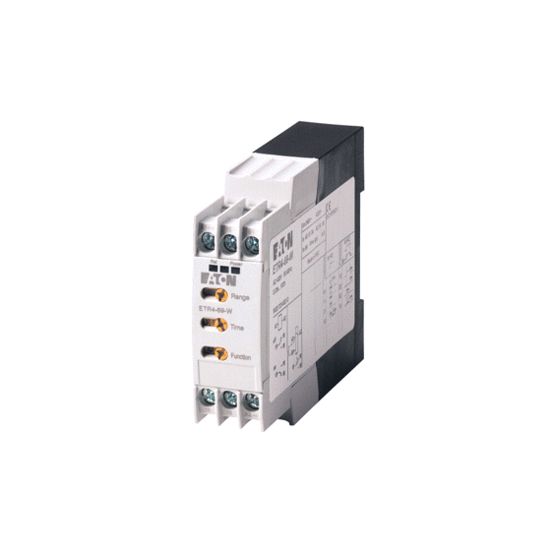

De Eaton ETR4-69-W is een multifunctioneel tijdrelais uit de Eaton ETR4-serie. Dit tijdrelais is uitgevoerd voor AC-bedrijfsspanning en biedt verschillende tijdfuncties binnen een breed tijdbereik.
Belangrijkste kenmerken
Dit Eaton ETR4 tijdrelais werkt op een bedrijfsspanning en stuurspanning van 400 V AC bij 50/60 Hz en heeft een nominale stroom van 3 A. Het relais beschikt over één onvertraagd wisselcontact en één vertraagd wisselcontact, met uitgangen die omschakelbaar zijn tussen vertraagd en onvertraagd. De elektrische aansluiting gebeurt via een schroefaansluiting.
Het tijdrelais is multifunctioneel en ondersteunt onder andere de functies afvalvertragend, opkomvertragend, inschakelwissend, uitschakelwissend en pulsvormend. Daarnaast zijn klokfuncties beschikbaar die zowel met pauze als met puls beginnend variabel zijn, en functies voor knipperend beginnend met impuls of pauze met vaste tijd. Het tijdbereik loopt van 0,05 tot 360000 seconden.
De ETR4-69-W is geschikt voor DIN-rail (Omega-rail) montage en heeft compacte afmetingen van 23 x 103 x 83 mm (b x d x h). Het tijdrelais heeft een beschermingsgraad van IP20, is niet voorzien van halfgeleideruitgang en is niet bedoeld voor bediening op afstand of gebruik als afstandsbediening.
Kenmerken op een rij
Multifunctioneel tijdrelais Eaton ETR4-69-W met tijdbereik 0,05 - 360000 s
Bedrijfsspanning en stuurspanning: 400 V AC, 50/60 Hz
Één onvertraagd wisselcontact en één vertraagd wisselcontact, omschakelbaar vertraagd/onvertraagd
Ondersteunt o.a. afvalvertragend, opkomvertragend, inschakelwissend, uitschakelwissend en pulsvormend
Geschikt voor DIN-rail (Omega-rail) montage, afmetingen 23 x 103 x 83 mm, IP20
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
1
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
1
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
400 V
Bedrijfsspanning bij AC 60 Hz
400 V
Beschermingsgraad (IP)
IP20
Breedte
23 mm
Compleet apparaat met sokkel
Nee
Diepte
103 mm
Frontmontage
Nee
Functie afvalvertragend
Ja
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Ja
Functie knipperend beginnend met pauze, vaste tijd
