Multifunctioneel tijdrelais met een bereik van 0,05 tot 360.000 seconden en 24-240V AC/DC stuurspanning. Voorzien van schroefaansluitingen, IP20-bescherming en DIN-rail montage.

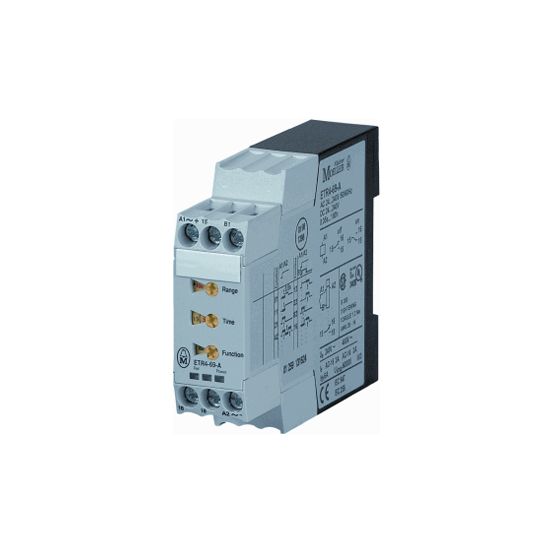

De Eaton ETR4-69-A tijdrelais is een multifunctioneel tijdrelais met breed tijdbereik en meerdere schakel- en klokfuncties, geschikt voor AC/DC-stuurspanningen.
Belangrijkste kenmerken
De Eaton ETR4-69-A tijdrelais uit de ETR4-serie is ontworpen voor toepassingen waarbij nauwkeurige tijdsturing nodig is. Het apparaat werkt op een bedrijfsspanning en stuurspanning van 24 - 240 V AC/DC bij 50/60 Hz en heeft een nominale stroom van 3 A. Met een tijdbereik van 0,05 tot 360000 seconden biedt dit tijdrelais een brede instelrange.
Dit tijdrelais ondersteunt diverse functies, waaronder afvalvertragend, opkomvertragend, inschakelwissend, uitschakelwissend en pulsvormend. Daarnaast zijn er knipperfuncties (beginnend met impuls of pauze, vaste tijd) en klokfuncties met variabele pauze of puls. De uitgangen zijn omschakelbaar tussen vertraagd en onvertraagd, wat extra flexibiliteit in de aansturing geeft.
De ETR4-69-A is geschikt voor DIN-rail (Omega-rail) montage via een DIN-rail adapter (DRA) en maakt gebruik van schroefaansluitingen. De behuizing heeft compacte afmetingen van 23 x 103 x 83 mm (b x d x h) en een beschermingsgraad IP20.
Kenmerken op een rij
Multifunctioneel tijdrelais EATON ETR4-69-A
Tijdbereik 0,05 - 360000 s
Bedrijfs- en stuurspanning 24 - 240 V AC/DC (50/60 Hz)
Verschillende functies: afvalvertragend, opkomvertragend, inschakelwissend, uitschakelwissend, pulsvormend en knipperfuncties
Geschikt voor DIN-rail (Omega-rail) montage, beschermingsgraad IP20 en schroefaansluiting
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
0
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
24-240 V
Bedrijfsspanning bij AC 60 Hz
24-240 V
Bedrijfsspanning bij DC
24-240 V
Beschermingsgraad (IP)
IP20
Breedte
23 mm
Compleet apparaat met sokkel
Nee
Diepte
103 mm
Frontmontage
Nee
Functie afvalvertragend
Ja
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Ja
Functie knipperend beginnend met pauze, vaste tijd
