Hulprelais met 24V DC stuurspanning, twee maakcontacten en twee verbreekcontacten. Het relais biedt 4A bij 400V en is geschikt voor DIN-rail- of schroefmontage.
Verpakt per 1 stuk
40,8033,72
40,8033,72
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

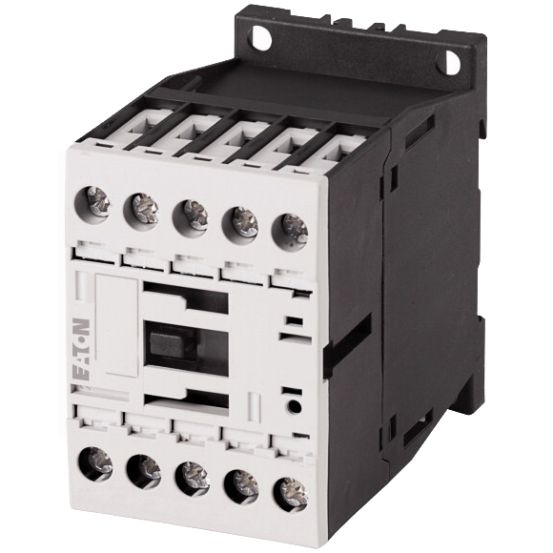

Het Eaton Moeller DILA hulprelais DILA-22(24VDC) is een gepolariseerd hulprelais uit de DILA serie, met twee maakcontacten en twee verbreekcontacten, ontworpen voor stuurspanningen van 24V DC.
Belangrijkste kenmerken
Dit hulprelais van Eaton Moeller is uitgevoerd met een 24V DC spoelspanning en een nominale bedrijfsstroom van 4A bij 400V. Het relais beschikt over twee hulpcontacten als maakcontact en twee hulpcontacten als verbreekcontact, wat flexibiliteit geeft in verschillende schakelschema’s.
Het complete apparaat wordt geleverd met sokkel en is geschikt voor montage op DIN-rail of met schroef. Dankzij de schroefaansluitingen voor zowel hoofd- als hulpstroomcircuit wordt een vaste en betrouwbare aansluiting gerealiseerd. Het hulprelais is monostabiel en werkt op AC/DC bedrijfsspanning binnen het opgegeven spanningsbereik.
Met afmetingen van 45 mm breed, 75 mm diep en 68 mm hoog laat het relais zich compact inbouwen. De nominale stuurspanning bij DC bedraagt 24 V en de bedrijfsspanning ligt tussen 17 en 500 V bij AC (50/60 Hz) en 24 tot 220 V bij DC.
Kenmerken op een rij
Hulprelais Eaton Moeller DILA-22(24VDC) uit de DILA serie
Twee maakcontacten en twee verbreekcontacten
Nominale stuurspanning 24V DC, spanningsype DC
Nominale bedrijfsstroom 4A bij 400V
Montage op DIN-rail of met schroef, met schroefaansluitingen
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aansluitwijze hulpstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
2
Aantal hulpcontacten als maakcontact, voorlopend
0
Aantal hulpcontacten als verbreekcontact
2
Aantal hulpcontacten als wisselcontact
0
Aantal hulpcontacten verbreek, vertraagd schakelend
0
Aantal modulen 18 mm (TE)
0
Bedrijfsspanning bij AC 50 Hz
17-500 V
Bedrijfsspanning bij AC 60 Hz
17-500 V
Bedrijfsspanning bij DC
24-220 V
Blusfunctie
Nee
Breedte
45 mm
Compleet apparaat met sokkel
Ja
Contactvarianten
1-voudig contact
Diepte
75 mm
Handbediening
Nee
Hoogte
68 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Nee
Montagewijze
DIN-rail/schroef
Nominale (meet)schakelstroom
16 A
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
