Hulprelais met twee maak- en twee verbreekcontacten, 230V stuurspanning en 4A bedrijfsstroom bij 400V. Geschikt voor DIN-rail- of schroefmontage met schroefaansluitingen.
Verpakt per 1 stuk
35,6729,48
35,6729,48
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

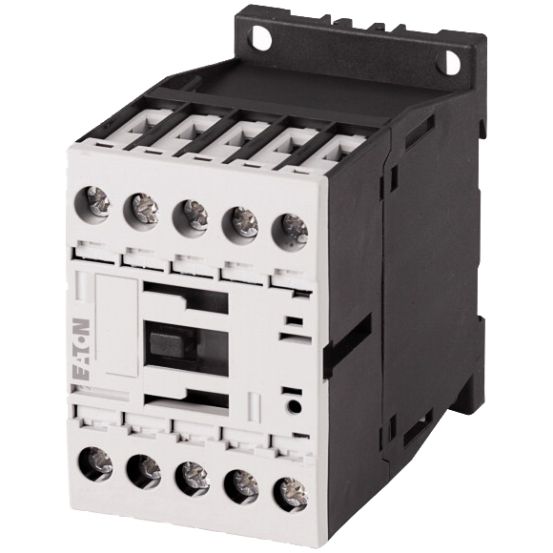

Het Eaton Moeller DILA hulprelais DILA22(230V50HZ is een compleet apparaat met sokkel uit de DILA serie, geschikt voor diverse besturingstaken.
Belangrijkste kenmerken
Dit hulprelais beschikt over twee hulpcontacten als maakcontact en twee hulpcontacten als verbreekcontact. Het relais is monostabiel en ongepolariseerd uitgevoerd. De bedrijfsspanning kan zowel AC als DC zijn, met ruime spanningsbereiken voor AC 50/60 Hz en DC.
De nominale stuurspanning bedraagt 230 V bij 50 Hz en 240 V bij 60 Hz, terwijl de nominale bedrijfsstroom bij 400 V 4 A is. Het relais wordt aangesloten via schroefaansluitingen voor zowel hoofd- als hulpstroomcircuit en kan worden gemonteerd op een DIN-rail of met schroefmontage.
Met afmetingen van 45 mm breed, 75 mm diep en 68 mm hoog is dit hulprelais compact toepasbaar in industriële schakelkasten.
Kenmerken op een rij
Twee hulpcontacten als maakcontact en twee als verbreekcontact
Nominale stuurspanning 230 V (50 Hz) en 240 V (60 Hz)
Nominale bedrijfsstroom Ie bij 400 V van 4 A
Montage op DIN-rail of met schroef
Schroefaansluitingen voor hoofd- en hulpstroomcircuit
Specificaties
Meer informatie
Aandrijving, polarisatie
Ongepolariseerd
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aansluitwijze hulpstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
2
Aantal hulpcontacten als maakcontact, voorlopend
0
Aantal hulpcontacten als verbreekcontact
2
Aantal hulpcontacten als wisselcontact
0
Aantal hulpcontacten verbreek, vertraagd schakelend
0
Aantal modulen 18 mm (TE)
0
Bedrijfsspanning bij AC 50 Hz
17-500 V
Bedrijfsspanning bij AC 60 Hz
17-500 V
Bedrijfsspanning bij DC
24-220 V
Blusfunctie
Nee
Breedte
45 mm
Compleet apparaat met sokkel
Ja
Contactvarianten
1-voudig contact
Diepte
75 mm
Handbediening
Nee
Hoogte
68 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Nee
Montagewijze
DIN-rail/schroef
Nominale (meet)schakelstroom
16 A
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
