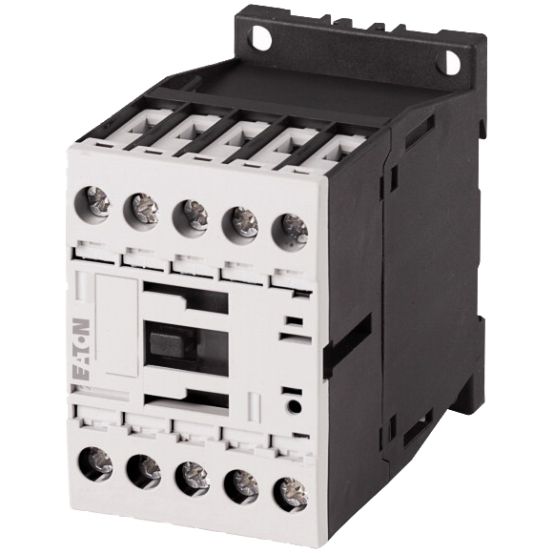

De Eaton Moeller DILA-31(24VDC) is een hulprelais uit de DILA serie, ontworpen voor besturingstaken met een stuurspanning van 24V DC.
Belangrijkste kenmerken
Dit hulprelais van Eaton Moeller werkt op een nominale stuurspanning van 24V DC en heeft een nominale bedrijfsstroom van 4A bij 400V. Het relais is gepolariseerd en monostabiel uitgevoerd, waardoor het geschikt is voor uiteenlopende schakelfuncties binnen besturingscircuits.
Het hulprelais beschikt over drie hulpcontacten als maakcontact en één hulpcontact als verbreekcontact. De aansluitingen voor hoofd- en hulpstroomcircuit zijn uitgevoerd met schroefaansluitingen, wat zorgt voor een vaste en overzichtelijke bekabeling.
Voor de montage kan het hulprelais eenvoudig op een DIN-rail of via schroefbevestiging worden geplaatst. Het betreft een compleet apparaat met sokkel, met een afmeting van 45 mm breed, 75 mm diep en 68 mm hoog.
Kenmerken op een rij
Hulprelais Eaton Moeller DILA-31(24VDC) uit de DILA serie
Nominale stuurspanning 24V DC
Nominale bedrijfsstroom 4A bij 400V
Drie maakcontacten en één verbreekcontact
Schroefaansluitingen en montage op DIN-rail of met schroef
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aansluitwijze hulpstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
3
Aantal hulpcontacten als maakcontact, voorlopend
0
Aantal hulpcontacten als verbreekcontact
1
Aantal hulpcontacten als wisselcontact
0
Aantal hulpcontacten verbreek, vertraagd schakelend
0
Aantal modulen 18 mm (TE)
0
Bedrijfsspanning bij AC 50 Hz
17-500 V
Bedrijfsspanning bij AC 60 Hz
17-500 V
Bedrijfsspanning bij DC
24-220 V
Blusfunctie
Nee
Breedte
45 mm
Compleet apparaat met sokkel
Ja
Contactvarianten
1-voudig contact
Diepte
75 mm
Handbediening
Nee
Hoogte
68 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Nee
Montagewijze
DIN-rail/schroef
Nominale (meet)schakelstroom
16 A
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
