Hulprelais met vier maakcontacten en 230V stuurspanning. Het relais heeft een bedrijfsstroom van 4A bij 400V, schroefaansluitingen en is geschikt voor DIN-railmontage.
Verpakt per 1 stuk
35,6729,48
35,6729,48
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

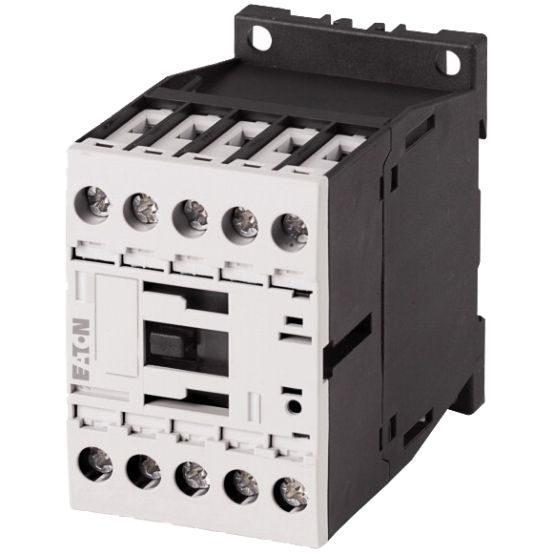

Het Eaton Moeller DILA hulprelais 276329 is een compleet hulprelais uit de DILA serie, voorzien van vier maakcontacten en geschikt voor toepassingen met een stuurspanning van 230V AC.
Belangrijkste kenmerken
Dit hulprelais van Eaton Moeller beschikt over vier hulpcontacten als maakcontact. Het is een monostabiel, ongepolariseerd relais met een 1-voudig contact en een nominale bedrijfsstroom van 4A bij 400V. Het relais ondersteunt bedrijfsspanningen van 17-500 V bij AC 50/60 Hz en 24-220 V bij DC, met een nominale stuurspanning van 230 V bij 50 Hz en 240 V bij 60 Hz.
Dankzij de schroefaansluiting voor hoofd- en hulpstroomcircuit is montage en bekabeling eenvoudig uit te voeren. Het hulprelais wordt compleet met sokkel geleverd en kan worden gemonteerd op een DIN-rail of met schroefbevestiging. Met afmetingen van 45 mm breed, 75 mm diep en 68 mm hoog is het relais compact vormgegeven.
Kenmerken op een rij
Vier hulpcontacten als maakcontact (4NO)
Nominale stuurspanning 230 V bij 50 Hz en 240 V bij 60 Hz
Nominale bedrijfsstroom 4 A bij 400 V
Schroefaansluiting voor hoofd- en hulpstroomcircuit
Montage op DIN-rail of via schroef, compleet met sokkel
Specificaties
Meer informatie
Aandrijving, polarisatie
Ongepolariseerd
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aansluitwijze hulpstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
4
Aantal hulpcontacten als maakcontact, voorlopend
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
0
Aantal hulpcontacten verbreek, vertraagd schakelend
0
Aantal modulen 18 mm (TE)
0
Bedrijfsspanning bij AC 50 Hz
17-500 V
Bedrijfsspanning bij AC 60 Hz
17-500 V
Bedrijfsspanning bij DC
24-220 V
Blusfunctie
Nee
Breedte
45 mm
Compleet apparaat met sokkel
Ja
Contactvarianten
1-voudig contact
Diepte
75 mm
Handbediening
Nee
Hoogte
68 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Nee
Montagewijze
DIN-rail/schroef
Nominale (meet)schakelstroom
16 A
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
