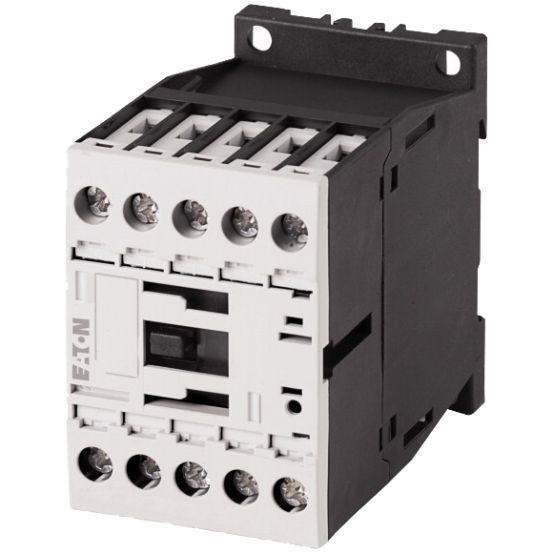

Het Eaton Moeller DILA hulprelais DILA-40(24VDC) uit de DILA serie is een gepolariseerd hulprelais met vier maakcontacten en een nominale stuurspanning van 24V DC.
Belangrijkste kenmerken
Dit hulprelais is voorzien van vier hulpcontacten als maakcontact en een nominale stuurspanning bij DC van 24V. De schakelverhouding van de aandrijving is monostabiel en het apparaat is een compleet apparaat met sokkel.
Voor de aansluiting beschikt het hulprelais over schroefaansluitingen voor zowel het hoofd- als hulpstroomcircuit, wat zorgt voor een eenvoudige bevestiging. De montage kan plaatsvinden op een DIN-rail of via schroefmontage.
Het relais heeft een nominale bedrijfsstroom van 16 A, met een nominale bedrijfsstroom Ie van 4 A bij 400 V. De bedrijfsspanning kan zowel bij AC als DC worden toegepast binnen de opgegeven bereiken.
Kenmerken op een rij
Vier hulpcontacten als maakcontact (4NO)
Nominale stuurspanning 24V DC
Schroefaansluitingen voor hoofd- en hulpstroomcircuit
Montage via DIN-rail of schroef
Nominale bedrijfsstroom 16 A, Ie 4 A bij 400 V
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aansluitwijze hulpstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
4
Aantal hulpcontacten als maakcontact, voorlopend
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
0
Aantal hulpcontacten verbreek, vertraagd schakelend
0
Aantal modulen 18 mm (TE)
0
Bedrijfsspanning bij AC 50 Hz
17-500 V
Bedrijfsspanning bij AC 60 Hz
17-500 V
Bedrijfsspanning bij DC
24-220 V
Blusfunctie
Nee
Breedte
45 mm
Compleet apparaat met sokkel
Ja
Contactvarianten
1-voudig contact
Diepte
75 mm
Handbediening
Nee
Hoogte
68 mm
Interface
Nee
Met dwanggeleide contacten
Nee
Met LED indicatie
Nee
Montagewijze
DIN-rail/schroef
Nominale (meet)schakelstroom
16 A
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
