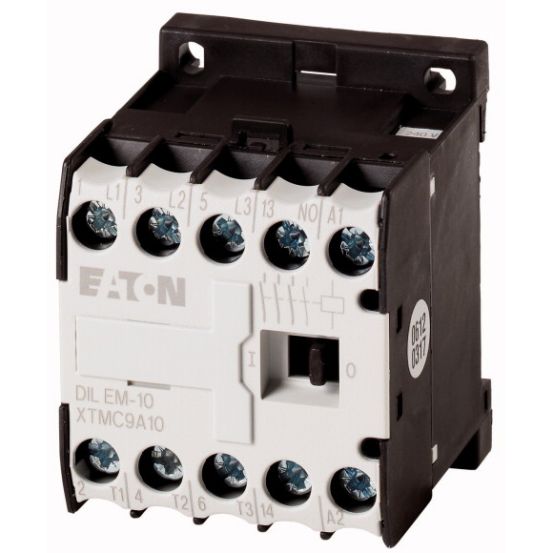

Eaton Moeller DILER - Magneetschakelaar DILEM10(24V50HZ

Fabrikantnr:

010005 | 4015080100058

Magneetschakelaar met 24V AC stuurspanning, 3 hoofdcontacten en 1 hulpcontact. Geschikt voor 9A bij AC-3 en 22A bij AC-1, met schroefaansluiting en een vermogen van 4kW bij 400V.

Verpakt per 1 stuk

Meer informatie
Maak compleet

34,49 28,50

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

11 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton DILEM magneetschakelaar DILEM-10(24V50HZ) is een compacte magneetschakelaar met schroefaansluiting, ontworpen voor stuurspanning AC en een nominale stuurspanning van 24 V bij 50 Hz.

Belangrijkste kenmerken

Deze Eaton DILEM magneetschakelaar heeft 3 hoofdcontacten als maakcontact en 1 hulpcontact als maakcontact. De nominale bedrijfsstroom bedraagt 22 A bij AC-1 en 9 A bij AC-3, 400 V. Het nominale vermogen bij AC-3, 400 V is 4 kW en bij AC-4, 400 V 3 kW, met een NEMA-vermogen van 3,7 kW.

De schakelaar werkt met een type stuurspanning AC en een nominale stuurspanning van 24 V bij AC 50 Hz. De bedrijfsspanning bij AC 50 Hz en AC 60 Hz ligt tussen 24 en 690 V. De hoofdstroomaansluiting gebeurt via schroefaansluiting.

Met afmetingen van 45 x 58 x 52 mm (breedte x hoogte x diepte) is de magneetschakelaar compact uitgevoerd. Het betreft geen modulaire uitvoering voor railmontage.

Kenmerken op een rij

Magneetschakelaar Eaton DILEM-10(24V50HZ) met type stuurspanning AC
Nominale stuurspanning bij AC 50 Hz: 24 V
Nominale bedrijfsstroom: 22 A (AC-1, 400 V) en 9 A (AC-3, 400 V)
Nominaal vermogen: 4 kW bij AC-3, 400 V en 3 kW bij AC-4, 400 V
3 hoofdcontacten als maakcontact en 1 hulpcontact als maakcontact

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	0
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Breedte	45 mm
Diepte	52 mm
Hoogte	58 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	9 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V	6.6 A
Nominale stuurspanning bij AC 50 Hz	24 V
Nominale stuurspanning bij AC 60 Hz	0 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	4 kW
Nominale vermogen bij AC-4, 400 V	3 kW
Nominale vermogen NEMA	3.7 kW
Opmerking	N.v.t.
Schakelstroom	20 A
Soort	Magneetschakelaar
Type spoelspanning	AC
Type stuurspanning	AC
Vaak gebruikte artikelnummers	10150251 \| 2700186740 \| 669416
