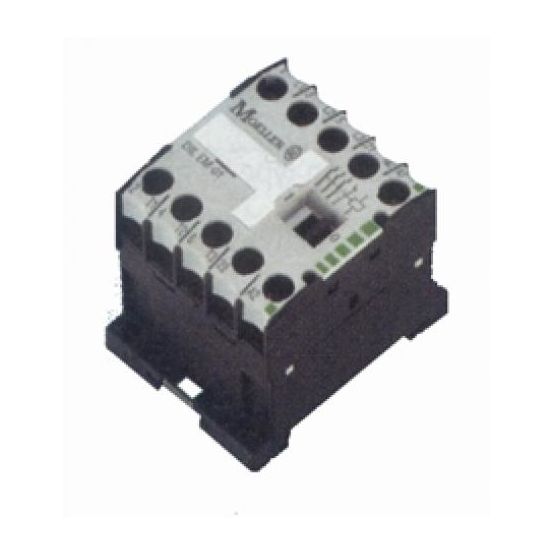

Eaton Moeller DILER - Magneetschakelaar DILEM01(230V50H

Fabrikantnr:

051795 | 4015080517955

Magneetschakelaar met 3 maakcontacten, 1 verbreekcontact en schroefaansluiting. Geschikt voor 230V/50Hz, met een vermogen van 4kW bij 400V en afmetingen van 45x58x52mm.

Verpakt per 1 stuk

Meer informatie
Maak compleet

36,13 29,86

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

21 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton DILEM magneetschakelaar type DILEM-01(230V50HZ,240V60HZ) is een compacte magneetschakelaar met schroefaansluitingen, geschikt voor AC-stuurspanning en een nominaal vermogen tot 4 kW bij 400 V (AC-3).

Belangrijkste kenmerken

Deze Eaton DILEM magneetschakelaar beschikt over 3 hoofdcontacten als maakcontact en 1 hulpcontact als verbreekcontact. De aansluitwijze van het hoofdstroomcircuit is uitgevoerd met schroefaansluiting. De schakelstroom bedraagt 20 A, met een nominale bedrijfsstroom van 22 A bij AC-1 en 9 A bij AC-3, beide bij 400 V.

De magneetschakelaar werkt met een AC-stuurspanning. De nominale stuurspanning bedraagt 230 V bij 50 Hz en 240 V bij 60 Hz. De bedrijfsspanning bij AC 50/60 Hz ligt tussen 24 en 690 V. Het nominale vermogen is 4 kW bij AC-3 en 3 kW bij AC-4 bij 400 V, met een NEMA-vermogen van 3,7 kW.

Met zijn compacte afmetingen van 45 x 58 x 52 mm (breedte x hoogte x diepte) past de DILEM-01(230V50HZ,240V60HZ) eenvoudig in diverse industriële schakelinrichtingen. De uitvoering is niet modulair voor railmontage.

Kenmerken op een rij

3 hoofdcontacten als maakcontact en 1 hulpcontact als verbreekcontact
Nominale stuurspanning: 230 V (AC 50 Hz) en 240 V (AC 60 Hz)
Nominale bedrijfsstroom bij 400 V: 22 A (AC-1), 9 A (AC-3), 6,6 A (AC-4)
Nominaal vermogen bij 400 V: 4 kW (AC-3), 3 kW (AC-4), NEMA-vermogen 3,7 kW
Afmetingen (b x h x d): 45 x 58 x 52 mm, aansluitwijze hoofdstroomcircuit: schroefaansluiting

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	1
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Breedte	45 mm
Diepte	52 mm
Hoogte	58 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	9 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V	6.6 A
Nominale stuurspanning bij AC 50 Hz	230 V
Nominale stuurspanning bij AC 60 Hz	240 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	4 kW
Nominale vermogen bij AC-4, 400 V	3 kW
Nominale vermogen NEMA	3.7 kW
Opmerking	N.v.t.
Schakelstroom	20 A
Soort	Magneetschakelaar
Type spoelspanning	AC
Type stuurspanning	AC
Vaak gebruikte artikelnummers	35134801 \| 2700186744 \| 669440
