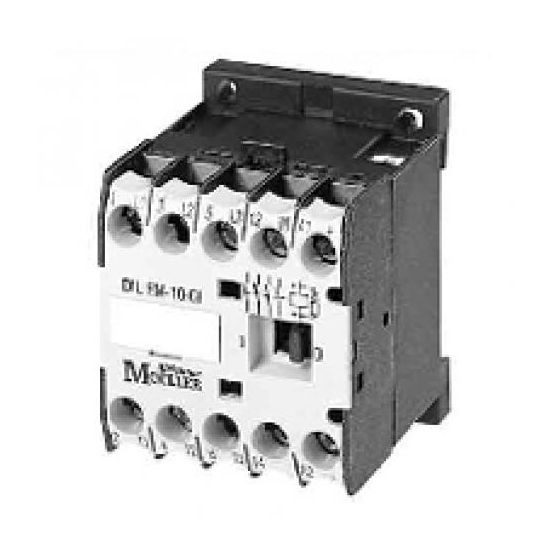

Eaton Moeller DILER - Magneetschakelaar 010343

Fabrikantnr:

010343 | 4015080103431

Magneetschakelaar met 24V DC-stuurspanning, drie maakcontacten en één verbreekcontact. Geschikt voor 4kW bij AC-3, voorzien van schroefaansluitingen en afmetingen van 45x58x54 mm.

Verpakt per 1 stuk

Meer informatie
Maak compleet

46,41 38,36

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

21 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton DILE magneetschakelaar DILEM-01-G(24VDC) is een compacte industriële magneetschakelaar uit de DILEM-serie, geschikt voor DC-stuurspanning van 24 V.

Belangrijkste kenmerken

Deze Eaton DILEM-01-G(24VDC) magneetschakelaar beschikt over drie hoofdcontacten als maakcontact en één hulpcontact als verbreekcontact. De aansluitwijze van het hoofdstroomcircuit is uitgevoerd met schroefaansluiting. De nominale bedrijfsstroom bij AC-3, 400 V bedraagt 9 A en bij AC-1, 400 V 22 A.

De magneetschakelaar is ontworpen voor een nominale stuurspanning bij DC van 24 V en een type stuurspanning DC. Het nominale vermogen bij AC-3, 400 V is 4 kW en bij AC-4, 400 V 3 kW, met een NEMA-vermogen van 3,7 kW. De bedrijfsspanning bij AC 50/60 Hz ligt tussen 24 en 690 V.

Met een afmeting van 45 x 58 x 54 mm (breedte x hoogte x diepte) is deze magneetschakelaar compact uitgevoerd. Het is geen modulaire uitvoering voor railmontage.

Kenmerken op een rij

Type: Eaton DILEM-01-G(24VDC) magneetschakelaar
3 hoofdcontacten als maakcontact en 1 hulpcontact als verbreekcontact
Nominale stuurspanning bij DC: 24 V, type stuurspanning DC
Nominaal vermogen bij AC-3, 400 V: 4 kW; bij AC-4, 400 V: 3 kW; NEMA: 3,7 kW
Afmetingen (b x h x d): 45 x 58 x 54 mm, schroefaansluiting hoofdstroomcircuit

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	1
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Breedte	45 mm
Diepte	54 mm
Hoogte	58 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	9 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V	6.6 A
Nominale stuurspanning bij AC 50 Hz	0 V
Nominale stuurspanning bij AC 60 Hz	0 V
Nominale stuurspanning bij DC	24 V
Nominale vermogen bij AC-3, 400 V	4 kW
Nominale vermogen bij AC-4, 400 V	3 kW
Nominale vermogen NEMA	3.7 kW
Opmerking	N.v.t.
Schakelstroom	20 A
Soort	Magneetschakelaar
Type spoelspanning	DC
Type stuurspanning	DC
Vaak gebruikte artikelnummers	2082 \| 2700186764 \| 697011
