Eaton Moeller DILM - Magneetschakelaar 276686

Fabrikantnr:

276686 | 4015082766863

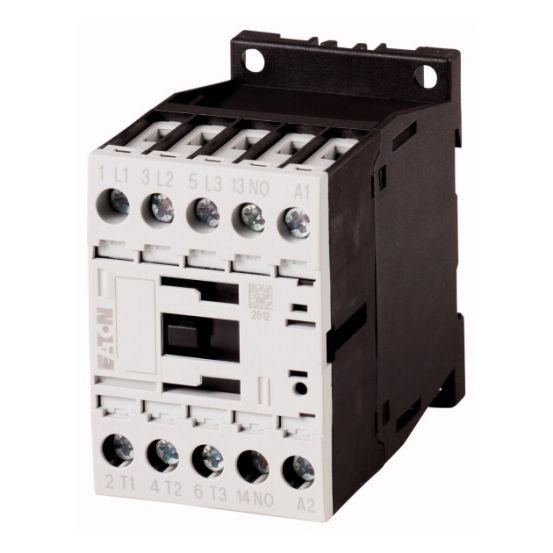

Eaton Moeller DILM Magneetschakelaar 276686

Beschikbaar in 96 varianten:

Magneetschakelaar voor motoren tot 150A met drie hoofdcontacten en één hulpcontact. Voorzien van schroefaansluiting, 4kW vermogen bij AC-3 (400V) en een stuurspanning van 42V/50Hz.

Verpakt per 1 stuk

Meer informatie

42,36 35,01

Meer dan 3 weken levertijd.

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Eaton Moeller DILM magneetschakelaar 276686 is een compacte magneetschakelaar voor motoren tot 150 A, uitgevoerd met drie hoofdcontacten en één hulpcontact als maakcontact.

Belangrijkste kenmerken

Deze Eaton Moeller DILM magneetschakelaar is ontworpen voor het schakelen van motoren tot 150 A. De schakelaar beschikt over drie hoofdcontacten als maakcontact en één hulpcontact als maakcontact en is niet handmatig te bedienen.

Het hoofdstroomcircuit is voorzien van een schroefaansluiting. De magneetschakelaar heeft een bedrijfsspanning van 24–690 V bij AC 50 Hz en 60 Hz, met een nominale bedrijfsstroom van 22 A bij AC-1, 9 A bij AC-3 en 6 A bij AC-4 (400 V). Het nominaal vermogen bedraagt 4 kW bij AC-3 (400 V) en 2,5 kW bij AC-4 (400 V). De stuurspanning is AC met 42 V bij 50 Hz en 48 V bij 60 Hz.

De behuizing heeft een breedte van 45 mm, een hoogte van 68 mm en een diepte van 75 mm.

Kenmerken op een rij

Magneetschakelaar voor motoren tot 150 A
Drie hoofdcontacten en één hulpcontact als maakcontact
Niet handmatig te bedienen
Schroefaansluiting voor het hoofdstroomcircuit
Nominaal vermogen 4 kW bij AC-3 (400 V)

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hoofdcontacten als maakcontact	3
Aantal hoofdcontacten als verbreekcontact	0
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	0
Bedrijfsspanning bij AC 50 Hz	24-690 V
Bedrijfsspanning bij AC 60 Hz	24-690 V
Breedte	45 mm
Diepte	75 mm
Hoogte	68 mm
Modulaire uitvoering (voor railmontage)	Nee
Nominale bedrijfsstroom Ie bij AC-1, 400 V	22 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V	9 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V	6 A
Nominale stuurspanning bij AC 50 Hz	42 V
Nominale stuurspanning bij AC 60 Hz	48 V
Nominale stuurspanning bij DC	0 V
Nominale vermogen bij AC-3, 400 V	4 kW
Nominale vermogen bij AC-4, 400 V	2.5 kW
Nominale vermogen NEMA	3.7 kW
Opmerking	N.v.t.
Type stuurspanning	AC
Vaak gebruikte artikelnummers	10148739 \| 2700818720 \| 7658941
