Verpakt per 1 stuk
Magneetschakelaar met 7A bedrijfsstroom...

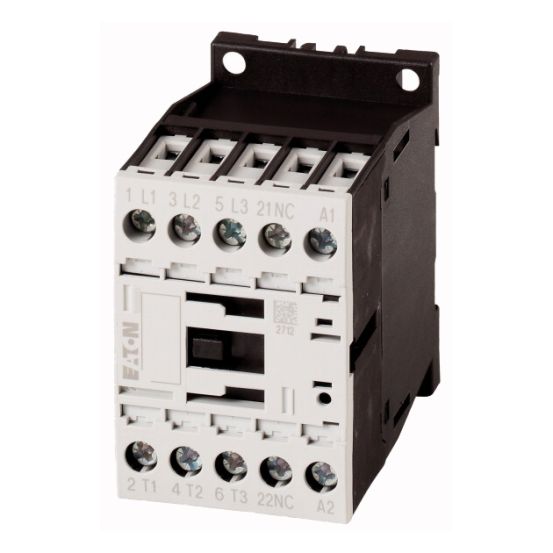

De Eaton Moeller DILM magneetschakelaar 276589 is een compacte magneetschakelaar uit de DILM serie, geschikt voor het schakelen van motoren tot 150 A.
Deze magneetschakelaar is voorzien van drie hoofdcontacten als maakcontact en één hulpcontact als verbreekcontact. De schakelaar is niet handmatig te bedienen en maakt gebruik van een schroefaansluiting voor het hoofdstroomcircuit.
De Eaton Moeller DILM magneetschakelaar heeft een nominale bedrijfsstroom van 7 A bij AC-3 en 400 V, met een nominaal vermogen van 3 kW bij AC-3 en 400 V. De bedrijfsspanning ligt tussen 24 en 690 V bij zowel AC 50 Hz als AC 60 Hz, terwijl de nominale stuurspanning 24 V AC bij 50 en 60 Hz bedraagt.
De behuizing heeft een breedte van 45 mm, een hoogte van 68 mm en een diepte van 75 mm. Het type stuurspanning is AC en de schakelaar is niet in modulaire uitvoering voor railmontage.
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
|---|---|
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Bedrijfsspanning bij AC 50 Hz | 24-690 V |
| Bedrijfsspanning bij AC 60 Hz | 24-690 V |
| Breedte | 45 mm |
| Diepte | 75 mm |
| Hoogte | 68 mm |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nominale bedrijfsstroom Ie bij AC-1, 400 V | 22 A |
| Nominale bedrijfsstroom Ie bij AC-3, 400 V | 7 A |
| Nominale bedrijfsstroom Ie bij AC-4, 400 V | 5 A |
| Nominale stuurspanning bij AC 50 Hz | 24 V |
| Nominale stuurspanning bij AC 60 Hz | 24 V |
| Nominale stuurspanning bij DC | 0 V |
| Nominale vermogen bij AC-3, 400 V | 3 kW |
| Nominale vermogen bij AC-4, 400 V | 2.2 kW |
| Nominale vermogen NEMA | 2.2 kW |
| Opmerking | N.v.t. |
| Type stuurspanning | AC |
| Vaak gebruikte artikelnummers | 10023926 | 2700385298 | 7657398 |
