Magneetschakelaar met drie hoofdcontacten, twee maak- en twee verbreekcontacten. Geschikt voor 429A bij AC-1, 132kW bij AC-3, 110-250V AC/DC stuurspanning en railaansluiting.

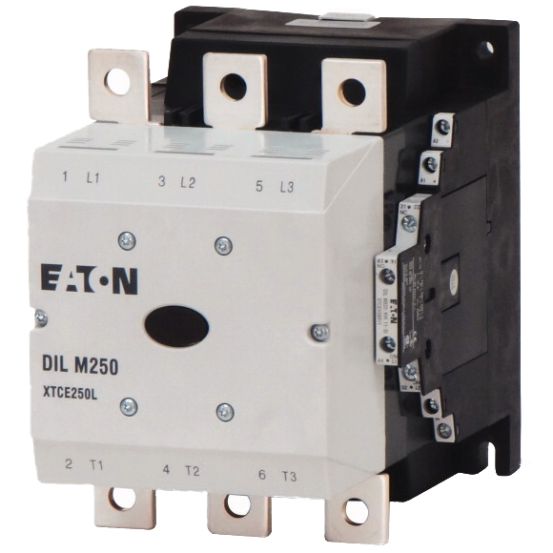

De Eaton Moeller DILM magneetschakelaar 208201 is een industriële magneetschakelaar uit de DILM serie, uitgevoerd met railaansluiting voor het hoofdstroomcircuit.
Belangrijkste kenmerken
Deze magneetschakelaar beschikt over drie hoofdcontacten en is uitgerust met twee hulpcontacten als maakcontact en twee hulpcontacten als verbreekcontact. Het apparaat heeft een nominale spanning van 250V en is geschikt voor een nominale bedrijfsstroom van 429A bij AC-1 bij 400V.
De magneetschakelaar wordt bevestigd via een railaansluiting en kan niet met de hand worden bediend. De stuurspanning is uitgevoerd als AC/DC en ligt in het bereik van 110-250 V bij 50 en 60 Hz, evenals bij DC.
De behuizing heeft een breedte van 140 mm, een hoogte van 189 mm en een diepte van 208 mm. De magneetschakelaar biedt bij AC-3 400V een nominaal vermogen van 132 kW en bij AC-4 400V een nominaal vermogen van 110 kW.
Kenmerken op een rij
Drie hoofdcontacten, twee maak- en twee verbreek-hulpcontacten
Nominale spanning 250V en stuurspanning 110-250 V AC/DC
Nominale bedrijfsstroom 429A bij AC-1 400V
Nominaal vermogen 132 kW bij AC-3 400V
Railaansluiting voor het hoofdstroomcircuit, afmetingen 140 x 189 x 208 mm
