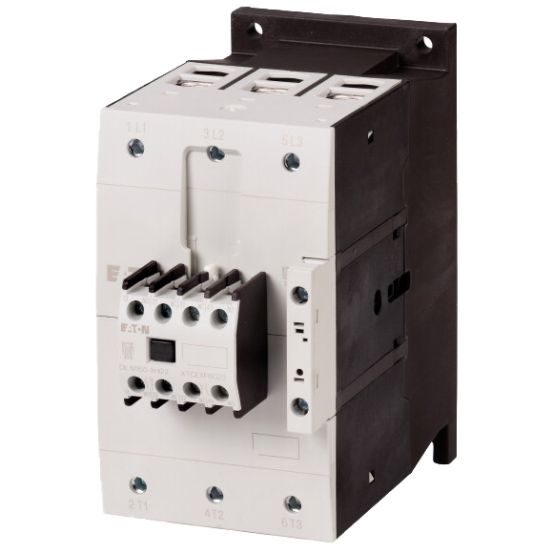

De Eaton Moeller DILM magneetschakelaar DILM8022(230V50 is een compacte schakelaar uit de DILM serie, ontworpen voor toepassingen waarbij betrouwbaar schakelen met een AC-stuurspanning nodig is.
Belangrijkste kenmerken
Deze magneetschakelaar is uitgevoerd met drie hoofdcontacten en is geschikt voor een nominale bedrijfsstroom tot 110 A bij AC-1 400 V. De stuurspanning is AC, met een nominale stuurspanning van 230 V bij 50 Hz en 240 V bij 60 Hz. De bedrijfs-spanningsrange ligt tussen 230 en 690 V bij zowel 50 als 60 Hz.
De DILM magneetschakelaar beschikt over twee hulpcontacten als maakcontact en twee hulpcontacten als verbreekcontact. De aansluitwijze van het hoofdstroomcircuit is een schroefaansluiting. De schakelaar kan niet handmatig worden bediend.
Het apparaat heeft een breedte van 90 mm, een hoogte van 170 mm en een diepte van 175 mm en is niet modulair uitgevoerd voor railmontage. Het nominale vermogen bedraagt 37 kW bij AC-3 400 V en 20 kW bij AC-4 400 V.
Kenmerken op een rij
Nominale bedrijfsstroom tot 110 A bij AC-1 400 V
Nominale stuurspanning 230 V (50 Hz) en 240 V (60 Hz), type stuurspanning AC
Drie hoofdcontacten, twee maak- en twee verbreek-hulpcontacten
Schroefaansluiting voor het hoofdstroomcircuit
Afmetingen 90 × 170 × 175 mm (b × h × d), niet modulair voor railmontage
