Magneetschakelaar met 230V AC stuurspanning, drie hoofdcontacten en één hulpcontact. Geschikt voor 11 kW bij AC-3, een bedrijfsstroom van 25A en voorzien van schroefaansluiting.

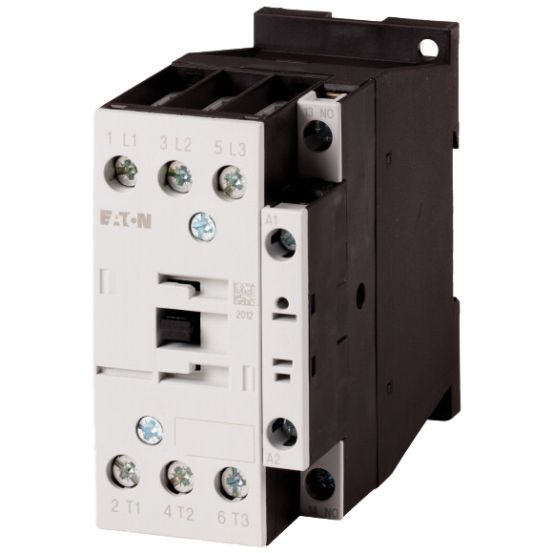

De Eaton Moeller DILM magneetschakelaar 277140 is een compacte magneetschakelaar uit de DILM serie, uitgevoerd met schroefaansluiting en geschikt voor toepassingen tot 11 kW.
Belangrijkste kenmerken
Deze magneetschakelaar beschikt over drie hoofdcontacten als maakcontact en één hulpcontact als maakcontact. De nominale bedrijfsstroom bedraagt 45 A bij AC-1 400 V en 25 A bij AC-3 400 V. Daarnaast is de schakelaar geschikt voor vermogens tot 11 kW bij AC-3 400 V.
De DILM magneetschakelaar werkt met een AC type stuurspanning van 230 V bij zowel 50 als 60 Hz. Aansluiting van het hoofdstroomcircuit gebeurt via een schroefaansluiting. Het product kan niet met de hand worden bediend.
De behuizing heeft compacte afmetingen van 45 mm breed, 85 mm hoog en 97 mm diep, waardoor de schakelaar weinig ruimte inneemt in de installatie.
Kenmerken op een rij
Drie hoofdcontacten als maakcontact en één hulpcontact als maakcontact
Nominale bedrijfsstroom 45 A bij AC-1 400 V en 25 A bij AC-3 400 V
Nominale vermogens tot 11 kW bij AC-3 400 V
AC stuurspanning 230 V bij 50/60 Hz
Schroefaansluiting voor het hoofdstroomcircuit, afmetingen 45 x 85 x 97 mm
