Magneetschakelaar met drie hoofdcontacten, 230V stuurspanning en 60A bedrijfsstroom bij AC-1. Het vermogen is 18,5kW bij AC-3 en de aansluiting verloopt via schroefklemmen.

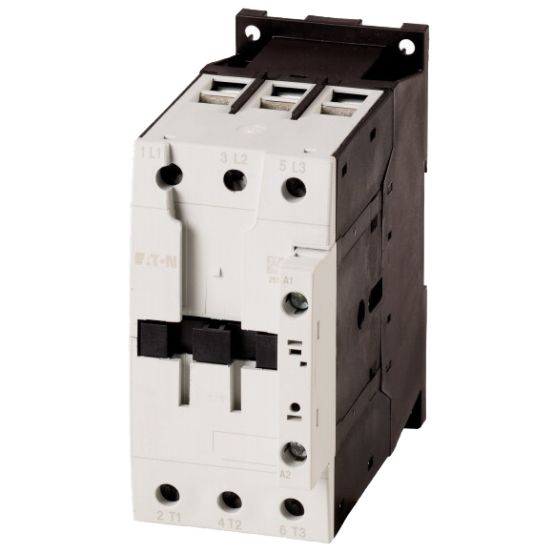

De Eaton Moeller DILM magneetschakelaar 277774 is een compacte schakelaar uit de DILM serie, uitgevoerd met drie hoofdcontacten en geschikt voor toepassingen binnen de industrie.
Belangrijkste kenmerken
Deze magneetschakelaar is uitgerust met drie hoofdcontacten als maakcontact en heeft een nominale stuurspanning van 230 V AC bij 50/60 Hz. De bedrijfsspanningen liggen tussen 230 en 690 V, waardoor het apparaat in verschillende spanningsbereiken kan worden ingezet. De magneetschakelaar heeft een nominale bedrijfsstroom van 60 A bij AC-1 400 V en is voorzien van een schroefaansluiting.
Het nominale vermogen bedraagt 18,5 kW bij AC-3 400 V en 9 kW bij AC-4 400 V, met een NEMA nominaal vermogen van 22 kW. De magneetschakelaar heeft geen hulpcontacten en is niet modulair voor railmontage uitgevoerd. De compacte afmetingen van 55 mm breedte, 115 mm hoogte en 132,1 mm diepte maken een efficiënte inbouw mogelijk.
