4-polige magneetschakelaar met vier hoofdcontacten en één hulpcontact. Geschikt voor 45A bij AC1, 11kW bij AC3, met een stuurspanning van 24-27V DC en schroefaansluiting.

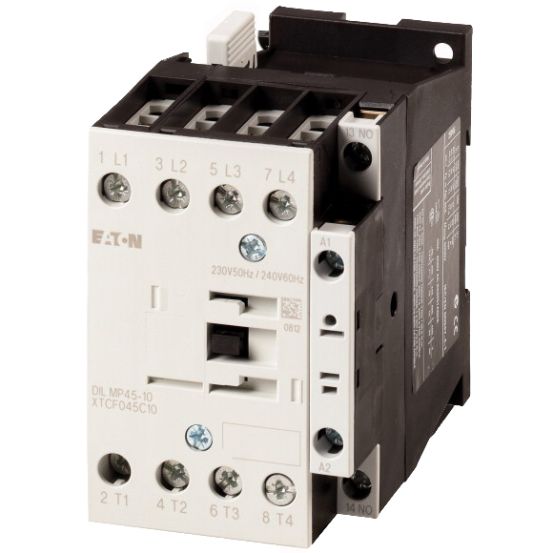

De Eaton Moeller DILMP magneetschakelaar 109840 is een 4-polige magneetschakelaar uit de DILMP serie, ontworpen voor toepassingen waar betrouwbare schakeling van belastingen nodig is.
Belangrijkste kenmerken
Deze magneetschakelaar beschikt over vier hoofdcontacten als maakcontact en één hulpcontact als maakcontact. Hiermee is het apparaat geschikt voor situaties waarin meerdere polen gelijktijdig geschakeld moeten worden. De aansluiting van het hoofdstroomcircuit gebeurt via een schroefaansluiting.
De schakelaar werkt op een nominale stuurspanning van 24-27 V DC en heeft een nominale bedrijfsstroom van 45 A bij AC1 400 V. Daarnaast zijn er nominale bedrijfsstromen gespecificeerd van 25 A bij AC3 400 V en 15 A bij AC4 400 V, met bijbehorende vermogens tot 11 kW. De bedrijfs- en stuurspanningen zijn duidelijk gespecificeerd voor verschillende AC-frequenties en DC-aansturing.
De compacte afmetingen van 58 mm breedte, 85 mm hoogte en 97 mm diepte maken integratie in uiteenlopende industriële opstellingen mogelijk. Componenten kunnen aan beide zijden worden opgestoken en raamklemmen bieden bedradingsveiligheid voor twee verschillende kabeldoorsneden.
Kenmerken op een rij
4-polige magneetschakelaar met vier hoofdcontacten en één hulpcontact als maakcontact
Nominale stuurspanning 24-27 V DC, type stuurspanning DC
