Eaton MSC - Motorstarter 283166

Fabrikantnr:

283166 | 4015082831660

Beschikbaar in 15 varianten:

Directstarter met 24V DC-stuurspanning, een instelbereik van 6,3 tot 10 A en een vermogen van 4 kW bij 400 V. Voorzien van schroefaansluitingen, IP20-bescherming en klasse 10 A.
143,87 118,90
Directstarter met 230V AC stuurspanning, 3kW vermogen bij 400V en een instelbereik van 6,3 tot 10A. De IP20-behuizing van 45x180x95mm is voorzien van schroefaansluitingen.
135,52 112,00
3-polige directstarter met 230V stuurspanning, instelbaar overbelastingsbereik van 4 tot 6,3A en 2,2kW vermogen bij 400V. Voorzien van schroefaansluitingen en IP20-behuizing.
123,38 101,97
Directstarter met een instelbaar overbelastingsbereik van 0,63-1 A, 0,25 kW vermogen bij 400 V en 230 V AC stuurspanning. Voorzien van IP20-bescherming en schroefaansluitingen.
118,13 97,63
Directstarter voor motoren tot 0,75 kW bij 400V met 24V DC-stuurspanning.
128,66 106,33
Directstarter voor 3-fasemotoren tot 0,55 kW met een instelbaar overbelastingsbereik van 1 tot 1,6 A en 24V DC stuurspanning. Voorzien van schroefaansluiting, IP20 en 45x180x95 mm.
128,66 106,33
Directstarter met 24V DC stuurspanning en instelbare overbelastingsbeveiliging van 4 tot 6,3 A. Geschikt voor 1,5 kW bij 230V en 2,2 kW bij 400V, met IP20-bescherming.
128,66 106,33
Directstarter met overbelastingsbeveiliging voor 0,4-0,63 A en 0,18 kW bij 400 V. De motorstarter werkt op 230 V, heeft IP20-bescherming en meet 45x180x95 mm.
115,49 95,45
3-polige directstarter met 230V stuurspanning, instelbereik 0,25-0,4A en 0,09kW vermogen bij 400V. Voorzien van schroefaansluitingen, IP20-bescherming en overbelastingsbeveiliging.
111,33 92,01
Directstarter voor 3-fase motoren met 0,25 kW bij 400V, een instelbereik van 0,63-1A en 24V DC-stuurspanning. Voorzien van schroefaansluiting, IP20-bescherming en één maakcontact.
123,41 101,99
3-polige directstarter met 230V stuurspanning, instelbaar van 1,6 tot 2,5 A en geschikt voor 0,75 kW bij 400V. Voorzien van schroefaansluiting, IP20-behuizing en 45x180x95 mm.
123,38 101,97
Directstarter met een instelbereik van 1 tot 1,6 A, 230V stuurspanning en 0,55 kW vermogen bij 400V. Voorzien van schroefaansluitingen, IP20-bescherming en CLASS 10A aanloopklasse.
123,38 101,97
Directstarter met 230V stuurspanning en instelbare overbelastingsbeveiliging van 2,5 tot 4 A.
123,38 101,97
Directstarter met 24V DC stuurspanning en een instelbereik van 2,5 tot 4 A. Geschikt voor 0,75 kW bij 230V en 1,5 kW bij 400V, met IP20-behuizing van 45x180x95 mm.
128,66 106,33
Directstarter met een instelbereik van 10-16 A en 7,5 kW vermogen bij 400 V.
153,90 127,19

Directstarter met 24V DC-stuurspanning, een instelbereik van 6,3 tot 10 A en een vermogen van 4 kW bij 400 V. Voorzien van schroefaansluitingen, IP20-bescherming en klasse 10 A.

Verpakt per 1 stuk

Meer informatie

143,87 118,90

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

4 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

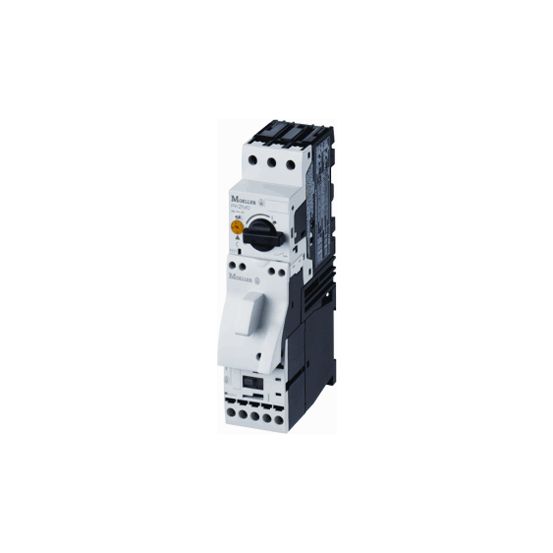

De Eaton MSC-D-10-M9(24VDC) motorstarter combinatie is een directstarter uit de Eaton MSC-serie, uitgevoerd voor DC-stuurspanning van 24 V en geschikt voor toepassingen binnen een instelbaar overbelastingsbereik van 6,3 tot 10 A.

Belangrijkste kenmerken

Deze Eaton MSC motorstarter combinatie is een directstarter (type motorstarter: Directstarter) met een nominaal vermogen van 4 kW bij AC-3, 400 V en 2,2 kW bij AC-3, 230 V, 3-fase. De nominale bedrijfsstroom bij AC-3, 400 V bedraagt 9 A, met een nominale bedrijfsstroom Ie van 8,5 A. De aanloopklasse is CLASS 10 A en de motorstarter beschikt over een temperatuurgecompenseerde overbelastingsbeveiliging met een instelbereik van 6,3 - 10 A.

De MSC-D-10-M9(24VDC) werkt met een DC-stuurspanning van 24 V en heeft één hulpcontact als maakcontact. De hoofdstroom- en hulp-/stuurstroomcircuits zijn uitgevoerd met schroefaansluitingen. De motorstarter is voorzien van kortsluitactivering en heeft een voorwaardelijke nominale kortsluitstroom, type 2, van 150 A bij 400 V. De beschermingsgraad is IP20 en de coördinatieklasse volgens IEC 60947-4-3 is Klasse 1.

Qua afmetingen heeft de motorstarter een breedte van 45 mm, een hoogte van 180 mm en een diepte van 95 mm. Het opgenomen vermogen bedraagt 2,6 W en de bovengrens voor de omgevingstemperatuur in bedrijf is 55 °C. De uitvoering is zonder transformator en zonder zekering, niet geschikt voor noodstop en niet geschikt voor railmontage.

Kenmerken op een rij

Type motorstarter: Directstarter, serie MSC-D, merk Eaton
Nominaal vermogen: 4 kW bij AC-3, 400 V en 2,2 kW bij AC-3, 230 V, 3-fase
Instelbereik overbelastingsbeveiliging: 6,3 - 10 A, aanloopklasse CLASS 10 A
Nominale stuurspanning bij DC: 24 V, type stuurspanning DC
Beschermingsgraad IP20 en coördinatieklasse volgens IEC 60947-4-3: Klasse 1

Specificaties

Meer informatie
Aanloopklasse	CLASS 10 A
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal commandoposities	0
Aantal hulpcontacten als maakcontact	1
Aantal hulpcontacten als verbreekcontact	0
Aantal signaallampen	0
Beschermingsgraad (IP)	IP20
Beschermingsgraad (NEMA)	Overig
Breedte	45 mm
Coördinatieklasse volgens IEC 60947-4-3	Klasse 1
Diepte	95 mm
Draagrailmontage mogelijk	Nee
Externe reset mogelijk	Nee
Geschikt voor noodstop	Nee
Hoogte	180 mm
Instelbereik overbelastingsbeveiliging	6.3-10 A
Met kortsluitactivering	Ja
Met transformator	Nee
Met zekering	Nee
Nominale bedrijfsstroom bij AC-3, 400 V	9 A
Nominale bedrijfsstroom Ie	8.5 A
Nominale stuurspanning bij AC 50 Hz	0 V
Nominale stuurspanning bij AC 60 Hz	0 V
Nominale stuurspanning bij DC	24 V
Nominale vermogen bij AC-3, 230 V, 3-fase	2.2 kW
Nominale vermogen bij AC-3, 400 V	4 kW
Nominale vermogen, 460 V, 60Hz, 3-fase	0 kW
Nominale vermogen, 575 V, 60Hz, 3-fase	0 kW
Omgevingstemperatuur, bedrijfsbovengrens	55 °C
Ondersteunt protocol TCP/IP	Nee
Ondersteunt protocol voor ASI	Nee
Ondersteunt protocol voor AS-Interface Safety at Work	Nee
Ondersteunt protocol voor CAN	Nee
Ondersteunt protocol voor Data-Highway	Nee
Ondersteunt protocol voor DeviceNet Safety	Nee
Ondersteunt protocol voor DeviceNet	Nee
Ondersteunt protocol voor EtherNet/IP	Nee
Ondersteunt protocol voor Foundation Fieldbus	Nee
Ondersteunt protocol voor INTERBUS	Nee
Ondersteunt protocol voor INTERBUS-Safety	Nee
Ondersteunt protocol voor LON	Nee
Ondersteunt protocol voor MODBUS	Nee
Ondersteunt protocol voor overige bussystemen	Nee
Ondersteunt protocol voor PROFIBUS	Nee
Ondersteunt protocol voor PROFINET CBA	Nee
Ondersteunt protocol voor PROFINET IO	Nee
Ondersteunt protocol voor PROFIsafe	Nee
Ondersteunt protocol voor SafetyBUS p	Nee
Ondersteunt protocol voor SERCOS	Nee
Ondersteunt protocol voor SUCONET	Nee
Opgenomen vermogen	2.6 W
Temperatuurgecompenseerde overbelastingsbeveiliging	Ja
Type motorstarter	Directstarter
Type stuurspanning	DC
Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit	Schroefaansluiting
Vaak gebruikte artikelnummers	10150482 \| 2700385595 \| 3268513
Voorwaardelijke Nominale kortsluitstroom, type 1, 480 Y/277 V	0 A
Voorwaardelijke Nominale kortsluitstroom, type 1, 600 Y/347 V	0 A
Voorwaardelijke Nominale kortsluitstroom, type 2, 230 V	0 A
Voorwaardelijke Nominale kortsluitstroom, type 2, 400 V	150 A
