Directstarter met 24V DC stuurspanning en instelbare overbelastingsbeveiliging van 4 tot 6,3 A. Geschikt voor 1,5 kW bij 230V en 2,2 kW bij 400V, met IP20-bescherming.
Verpakt per 1 stuk
128,66106,33
128,66106,33
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

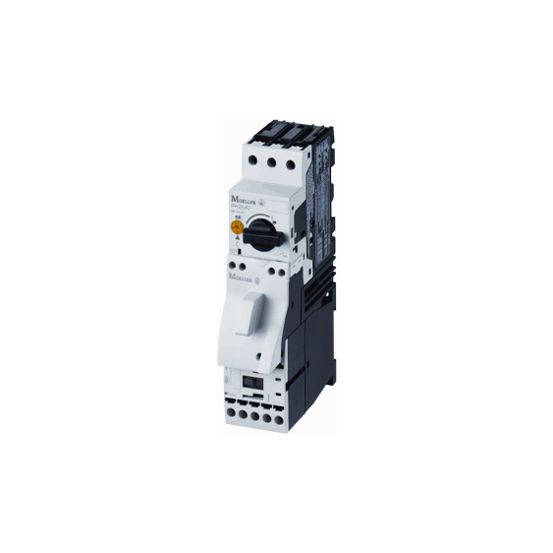

De Eaton MSC motorstarter MSC-D-6,3-M7 (24VDC) is een directstarter uit de MSC-serie, ontworpen als motorstarter/motorstartercombinatie met instelbare overbelastingsbeveiliging tussen 4 en 6,3 A.
Belangrijkste kenmerken
Deze Eaton MSC directstarter is uitgevoerd als motorstarter/motorstartercombinatie met een instelbereik voor de overbelastingsbeveiliging van 4 tot 6,3 A en een nominale bedrijfsstroom Ie van 5 A. Bij AC-3, 400 V is een nominaal vermogen van 2,2 kW en een nominale bedrijfsstroom van 6,3 A opgegeven, en bij AC-3, 230 V (3-fase) een nominaal vermogen van 1,5 kW.
De motorstarter werkt op een stuurspanning van 24 V DC en beschikt over temperatuurgecompenseerde overbelastingsbeveiliging en kortsluitactivering. De coördinatieklasse volgens IEC 60947-4-3 is klasse 2 en de aanloopklasse is CLASS 10. De behuizing heeft een beschermingsgraad IP20 en is geschikt voor een omgevingstemperatuur tot 55 °C.
Voor de hoofdstroom- en hulp-/stuurstroomcircuits is een schroefaansluiting voorzien. De motorstarter heeft één hulpcontact als maakcontact, geen verbreekcontacten en geen signaallampen. De afmetingen bedragen circa 180 mm hoogte, 45 mm breedte en 95 mm diepte. De voorwaardelijke nominale kortsluitstroom type 2 bedraagt 50.000 A bij zowel 230 V als 400 V.
Kenmerken op een rij
Type motorstarter: directstarter, MSC-D-6,3-M7 (24VDC)
Instelbereik overbelastingsbeveiliging: 4 – 6,3 A, temperatuurgecompenseerd
Nominaal vermogen bij AC-3: 1,5 kW (230 V 3-fase) en 2,2 kW (400 V)
Nominale stuurspanning: 24 V DC, type stuurspanning DC
Beschermingsgraad IP20, coördinatieklasse volgens IEC 60947-4-3: klasse 2
Specificaties
Meer informatie
Aanloopklasse
CLASS 10
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal commandoposities
0
Aantal hulpcontacten als maakcontact
1
Aantal hulpcontacten als verbreekcontact
0
Aantal signaallampen
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
45 mm
Coördinatieklasse volgens IEC 60947-4-3
Klasse 2
Diepte
95 mm
Draagrailmontage mogelijk
Nee
Externe reset mogelijk
Nee
Geschikt voor noodstop
Nee
Hoogte
180 mm
Instelbereik overbelastingsbeveiliging
4-6.3 A
Met kortsluitactivering
Ja
Met transformator
Nee
Met zekering
Nee
Nominale bedrijfsstroom bij AC-3, 400 V
6.3 A
Nominale bedrijfsstroom Ie
5 A
Nominale stuurspanning bij AC 50 Hz
0 V
Nominale stuurspanning bij AC 60 Hz
0 V
Nominale stuurspanning bij DC
24 V
Nominale vermogen bij AC-3, 230 V, 3-fase
1.5 kW
Nominale vermogen bij AC-3, 400 V
2.2 kW
Nominale vermogen, 460 V, 60Hz, 3-fase
0 kW
Nominale vermogen, 575 V, 60Hz, 3-fase
0 kW
Omgevingstemperatuur, bedrijfsbovengrens
55 °C
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
