Directstarter met een instelbereik van 1 tot 1,6 A, 230V stuurspanning en 0,55 kW vermogen bij 400V. Voorzien van schroefaansluitingen, IP20-bescherming en CLASS 10A aanloopklasse.

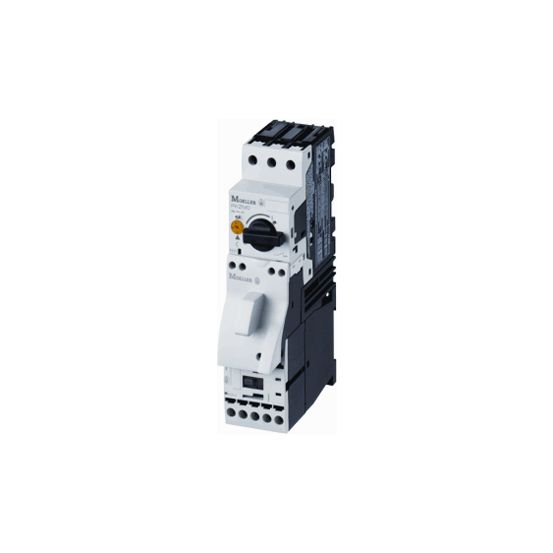

De Eaton MSC-D-1.6-M7(230V50H) motorstarter is een directstarter uit de Eaton MSC-serie, met een instelbaar overbelastingsbereik van 1 tot 1,6 A en een nominale stuurspanning van 230 V AC bij 50 Hz.
Belangrijkste kenmerken
Deze Eaton MSC motorstarter is uitgevoerd als directstarter en geschikt als motorstarter/motorstarter combinatie. Het instelbereik voor de overbelastingsbeveiliging ligt tussen 1 en 1,6 A, met een nominale bedrijfsstroom Ie van 1,5 A en een nominale bedrijfsstroom bij AC-3 400 V van 1,6 A. Bij AC-3, 400 V bedraagt het nominale vermogen 0,55 kW en bij AC-3, 230 V (3-fase) 0,25 kW.
De motorstarter werkt op een AC-stuurspanning van 230 V bij 50 Hz en heeft aanloopklasse CLASS 10 A. Hij is voorzien van temperatuurgecompenseerde overbelastingsbeveiliging en met kortsluitactivering. De voorwaardelijke nominale kortsluitstroom type 2 bedraagt 50.000 A bij zowel 230 V als 400 V.
Voor de elektrische aansluiting beschikt de motorstarter over schroefaansluitingen voor zowel het hoofdstroomcircuit als het hulp- en stuurstroomcircuit. Er is één hulpcontact als maakcontact aanwezig, geen verbreekcontact en geen signaallampen. De beschermingsgraad is IP20. De compacte behuizing heeft een breedte van 45 mm, hoogte van 180 mm en diepte van 95 mm.
Kenmerken op een rij
Type motorstarter: directstarter (MSC-D-1.6-M7(230V50H) uit de Eaton MSC-serie)
Instelbereik overbelastingsbeveiliging: 1 - 1,6 A, met temperatuurgecompenseerde overbelastingsbeveiliging
Nominale stuurspanning: 230 V AC, 50 Hz (type stuurspanning AC)
Nominaal vermogen bij AC-3, 400 V: 0,55 kW (nominale bedrijfsstroom AC-3 400 V: 1,6 A)
Aansluitwijze hoofdstroom- en hulp-/stuurstroomcircuit: schroefaansluiting, beschermingsgraad IP20
Specificaties
Meer informatie
Aanloopklasse
CLASS 10 A
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal commandoposities
0
Aantal hulpcontacten als maakcontact
1
Aantal hulpcontacten als verbreekcontact
0
Aantal signaallampen
0
Beschermingsgraad (IP)
IP20
Beschermingsgraad (NEMA)
Overig
Breedte
45 mm
Coördinatieklasse volgens IEC 60947-4-3
Klasse 2
Diepte
95 mm
Draagrailmontage mogelijk
Nee
Externe reset mogelijk
Nee
Geschikt voor noodstop
Nee
Hoogte
180 mm
Instelbereik overbelastingsbeveiliging
1-1.6 A
Met kortsluitactivering
Ja
Met transformator
Nee
Met zekering
Nee
Nominale bedrijfsstroom bij AC-3, 400 V
1.6 A
Nominale bedrijfsstroom Ie
1.5 A
Nominale stuurspanning bij AC 50 Hz
230 V
Nominale stuurspanning bij AC 60 Hz
0 V
Nominale stuurspanning bij DC
0 V
Nominale vermogen bij AC-3, 230 V, 3-fase
0.25 kW
Nominale vermogen bij AC-3, 400 V
0.55 kW
Nominale vermogen, 460 V, 60Hz, 3-fase
0 kW
Nominale vermogen, 575 V, 60Hz, 3-fase
0 kW
Omgevingstemperatuur, bedrijfsbovengrens
55 °C
Ondersteunt protocol TCP/IP
Nee
Ondersteunt protocol voor ASI
Nee
Ondersteunt protocol voor AS-Interface Safety at Work
