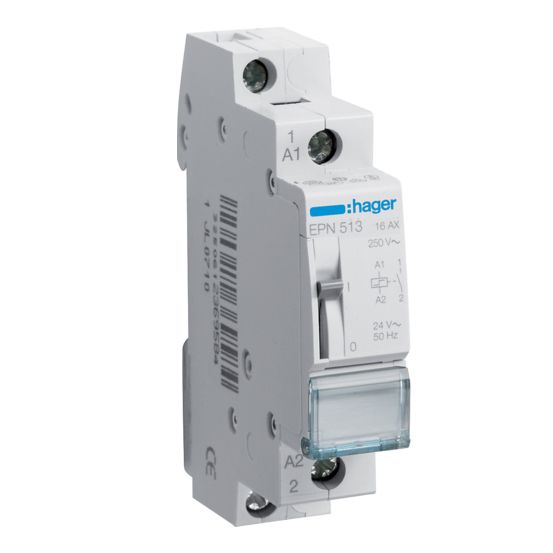

Hager EPN - Impulsrelais EPN513

Fabrikantnr:

EPN513 | 3250612369584

Impulsrelais met één maakcontact voor 16A verlichtingsgroepen, voorzien van handschakeling en statusmelding. Geschikt voor 24V AC of 12V DC, montage op DIN-rail en 18mm breed.

Verpakt per 1 stuk

Meer informatie
Maak compleet

33,13 27,38

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

12 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

Het Hager EPN impulsrelais EPN513 is een besturingscomponent uit de EPN serie, bedoeld voor het automatisch schakelen van stroomkringen in onder meer verlichtingsinstallaties.

Belangrijkste kenmerken

Dit impulsrelais is geschikt voor het aansturen van verlichtingsgroepen tot 16A en beschikt over één maakcontact. De besturing werkt via kortstondige omschakelmomenten, zodat het relais in ruststand geen vermogensverlies of warmteopwekking heeft door ingehouden magneetspoelen.

Het apparaat is voorzien van een contactstatusmelding en handschakeling voor eenvoudige bediening. Het wordt op een DIN-rail gemonteerd en heeft een breedte van 18 mm, een hoogte van 86 mm en een diepte van 70 mm, met een inbouwdiepte van 63 mm.

De spoel kan worden aangestuurd met 24 V AC of 12 V DC, met een spoelspanningsbereik van 19,2-26,4 V AC en 9,6-13,2 Vdc, bij een frequentie van 50-60 Hz. Het impulsrelais is geschikt voor een nominale schakelstroom tot 16 A en ondersteunt verschillende belastingen, zoals gloeilampen tot 1800 W en diverse TL-belastingen.

Kenmerken op een rij

Impulsrelais voor verlichtingsgroepen tot 16A met één maakcontact
Contactstatusmelding en handschakeling voor bediening
Montage op DIN-rail, afmetingen 18 x 70 x 86 mm, inbouwdiepte 63 mm
Spoelspanning 24 V AC of 12 V DC, 50-60 Hz
Maximale gloeilampbelasting 1800 W

Specificaties

Meer informatie
Aantal contacten als maakcontact	1
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Aantal modulen 18 mm (TE)	1
Breedte in module-eenheden	17.5
Breedte	18 mm
Centrale besturing	Optie
Diepte	70 mm
Frequentie spoelspanning 1	50-60 Hz
Frequentie spoelspanning 2	50-60 Hz
Functie	Mechanisch, schakelaar
Handbediening	Ja
Hoogte	86 mm
Inbouwdiepte	63 mm
Max. belasting TL-buis (duo-geschakeld)	1600 VA
Max. belasting TL-buis (parallel gecompenseerd)	900 VA
Max. belasting TL-buis	800 VA
Max. gloeilampbelasting	1800 W
Max. schakelstroom (cos phi = 0,6)	16 A
Montagewijze	DIN-rail
Nominale (meet)schakelstroom	16 A
Recycle	Ja
Spanningstype voedingsspanning	AC
Spoelspanning 1	24 V
Spoelspanning 2	12 V
Spoelspanning AC	19.2-26.4 V
Spoelspanning DC	9.6-13.2 Vdc
Spoelspanningstype 1	AC
Spoelspanningstype 2	DC
Vaak gebruikte artikelnummers	10019014 \| 2700449126 \| 7576796
Voedingsspanning van/tot	250 V
