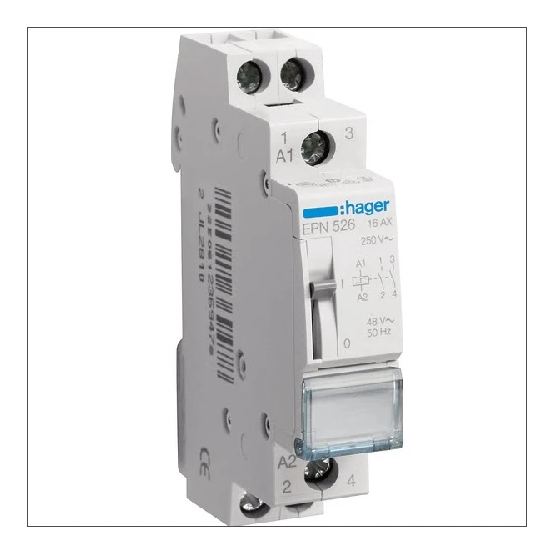

Hager EPN - Impulsrelais EPN526

Fabrikantnr:

EPN526 | 3250612369478

Impulsrelais met twee maakcontacten en 16A schakelstroom voor verlichtingsgroepen. Voorzien van handschakeling, statusmelding en DIN-rail montage met een breedte van 18 mm.

Verpakt per 1 stuk

Meer informatie

42,47 35,10

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

14 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

Het HAGER impulsrelais EPN526 uit de EPN serie is ontworpen voor het automatisch besturen van stroomkringen, met name voor verlichtingsgroepen.

Belangrijkste kenmerken

Dit HAGER impulsrelais EPN526 is geschikt voor het aansturen van verlichtingsgroepen tot 16A. Het apparaat beschikt over twee maakcontacten en een nominale schakelstroom van 16A, waardoor verschillende verlichtingsbelastingen geschakeld kunnen worden, waaronder gloeilampen en tl-buizen binnen de opgegeven waarden.

Het relais is voorzien van een contactstatusmelding en handschakeling, zodat de toestand van het contact zichtbaar is en handmatige bediening mogelijk is. Daarnaast is centrale besturing als optie beschikbaar en kan het relais eenvoudig worden uitgebreid met hulpelementen. De montagewijze is op een DIN-rail, met een compacte breedte van 18 mm en afmetingen van 18 x 70 x 86 mm.

De spoel kan worden aangestuurd met zowel AC als DC, met een spoelspanning van 48 V AC en 24 V DC binnen de opgegeven spanningsbereiken. De voedingsspanning is AC tot 250 V, en het impulsrelais heeft een mechanische schakelaarfunctie.

Kenmerken op een rij

Impulsrelais voor verlichtingsgroepen tot 16A
Twee maakcontacten (2 NO), nominale schakelstroom 16A
Contactstatusmelding en handschakeling
Uitbreidbaar met hulpelementen en optie voor centrale besturing
DIN-rail montage, afmetingen 18 x 70 x 86 mm

Specificaties

Meer informatie
Aantal contacten als maakcontact	2
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Aantal modulen 18 mm (TE)	1
Breedte in module-eenheden	17.5
Breedte	18 mm
Centrale besturing	Optie
Diepte	70 mm
Frequentie spoelspanning 1	50-60 Hz
Frequentie spoelspanning 2	50-60 Hz
Functie	Mechanisch, schakelaar
Handbediening	Ja
Hoogte	86 mm
Inbouwdiepte	63 mm
Max. belasting TL-buis (duo-geschakeld)	1600 VA
Max. belasting TL-buis (parallel gecompenseerd)	900 VA
Max. belasting TL-buis	800 VA
Max. gloeilampbelasting	1800 W
Max. schakelstroom (cos phi = 0,6)	16 A
Montagewijze	DIN-rail
Nominale (meet-)schakelstroom	16 A
Nominale (meet)schakelstroom	16 A
Spanningstype voedingsspanning	AC
Spoelspanning 1	48 V
Spoelspanning 2	24 V
Spoelspanning AC	38.4-52.8 V
Spoelspanning DC	19.2-26.4 Vdc
Spoelspanningstype 1	AC
Spoelspanningstype 2	DC
Type	Impulsrelais
Vaak gebruikte artikelnummers	10019022 \| 2700449166 \| 7576879
Voedingsspanning van/tot	250 V
