Hager EPN - Impulsrelais EPN540

Fabrikantnr:

EPN540 | 3250612369454

Beschikbaar in 9 varianten:

Impulsrelais met twee maakcontacten voor 16A en 250V AC, voorzien van statusmelding en handschakeling. Geschikt voor DIN-railmontage met een spoelspanning van 24V AC of 12V DC.
36,27 29,98
Impulsrelais met één maakcontact voor 16A verlichtingsgroepen, voorzien van handschakeling en statusmelding. Geschikt voor 24V AC of 12V DC, montage op DIN-rail en 18mm breed.
33,13 27,38
Impulsrelais voor 16A met één maak- en één verbreekcontact voor 1800W belasting. Voorzien van handschakeling, statusmelding en DIN-rail montage met een breedte van 18 mm.
47,43 39,20
Impulsrelais met twee maakcontacten en 16A schakelstroom voor verlichtingsgroepen. Voorzien van handschakeling, statusmelding en DIN-rail montage met een breedte van 18 mm.
42,47 35,10
Impulsrelais met vier maakcontacten voor 16A, geschikt voor DIN-rail montage.
86,16 71,21
Impulsrelais met 1 maakcontact voor verlichtingsgroepen tot 16A, voorzien van handschakeling en contactstatusmelding. Geschikt voor DIN-railmontage met een breedte van 18 mm.
39,68 32,79
Impulsrelais met twee maakcontacten voor het aansturen van verlichtingsgroepen tot 16A. Voorzien van contactstatusmelding, handschakeling en geschikt voor montage op een DIN-rail.
50,96 42,12
Impulsrelais met vier maakcontacten voor verlichtingsgroepen tot 16A, voorzien van handschakeling en statusmelding. Geschikt voor DIN-railmontage en 24V AC of 12V DC spoelspanning.
86,16 71,21
Impulsrelais voor verlichtingsgroepen tot 16A en 250V met één maak- en één verbreekcontact. Voorzien van handschakeling, statusmelding en DIN-rail montage met een breedte van 18mm.
46,97 38,82

Impulsrelais met vier maakcontacten voor 16A, geschikt voor DIN-rail montage.

Verpakt per 1 stuk

Meer informatie

86,16 71,21

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

21 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

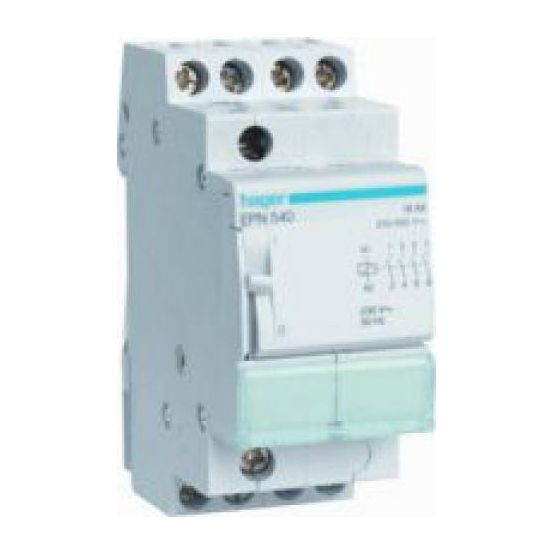

De Hager EPN Impulsrelais EPN540 is een impulsrelais uit de EPN serie voor het schakelen van installaties tot 16A, met vier maakcontacten en handige functies voor bediening en statusweergave.

Belangrijkste kenmerken

Dit impulsrelais is ontworpen voor het aansturen van verlichtingsgroepen tot 16A en is voorzien van vier maakcontacten. De nominale schakelstroom bedraagt 16 A. Het apparaat functioneert als mechanische schakelaar en wordt gemonteerd op een DIN-rail.

Het relais biedt een contactstatusmelding en handschakeling voor directe bediening. Daarnaast is er ruimte voor hulpelementen, waarbij centrale besturing als optie mogelijk is. De voedingsspanning ligt tussen 250 en 400 V AC, met een spoelspanning van 230 V AC of 110 V DC.

Het impulsrelais heeft een breedte van 36 mm, een diepte van 70 mm en een hoogte van 86 mm, met een inbouwdiepte van 63 mm. Het beslaat 2 modulen van 18 mm. De maximale gloeilampbelasting is 1800 W en voor tl-buizen gelden belastingen tot 800 VA, 1600 VA duo-geschakeld en 900 VA parallel gecompenseerd.

Kenmerken op een rij

Impulsrelais met vier maakcontacten
Geschikt voor het aansturen van verlichtingsgroepen tot 16A
Contactstatusmelding en handschakeling
Ruimte voor hulpelementen, centrale besturing als optie
DIN-rail montage, 2 modulen (18 mm), afmetingen 36 x 70 x 86 mm

Specificaties

Meer informatie
Aantal contacten als maakcontact	4
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Aantal modulen 18 mm (TE)	2
Breedte in module-eenheden	35
Breedte	36 mm
Centrale besturing	Optie
Diepte	70 mm
Frequentie spoelspanning 1	50-60 Hz
Frequentie spoelspanning 2	50-60 Hz
Functie	Mechanisch, schakelaar
Handbediening	Ja
Hoogte	86 mm
Inbouwdiepte	63 mm
Max. belasting TL-buis (duo-geschakeld)	1600 VA
Max. belasting TL-buis (parallel gecompenseerd)	900 VA
Max. belasting TL-buis	800 VA
Max. gloeilampbelasting	1800 W
Max. schakelstroom (cos phi = 0,6)	16 A
Montagewijze	DIN-rail
Nominale (meet)schakelstroom	16 A
Spanningstype voedingsspanning	AC
Spoelspanning 1	230 V
Spoelspanning 2	110 V
Spoelspanning AC	184-253 V
Spoelspanning DC	88-121 Vdc
Spoelspanningstype 1	AC
Spoelspanningstype 2	DC
Vaak gebruikte artikelnummers	10019024 \| 2700449180 \| 7576895
Voedingsspanning van/tot	250-400 V
